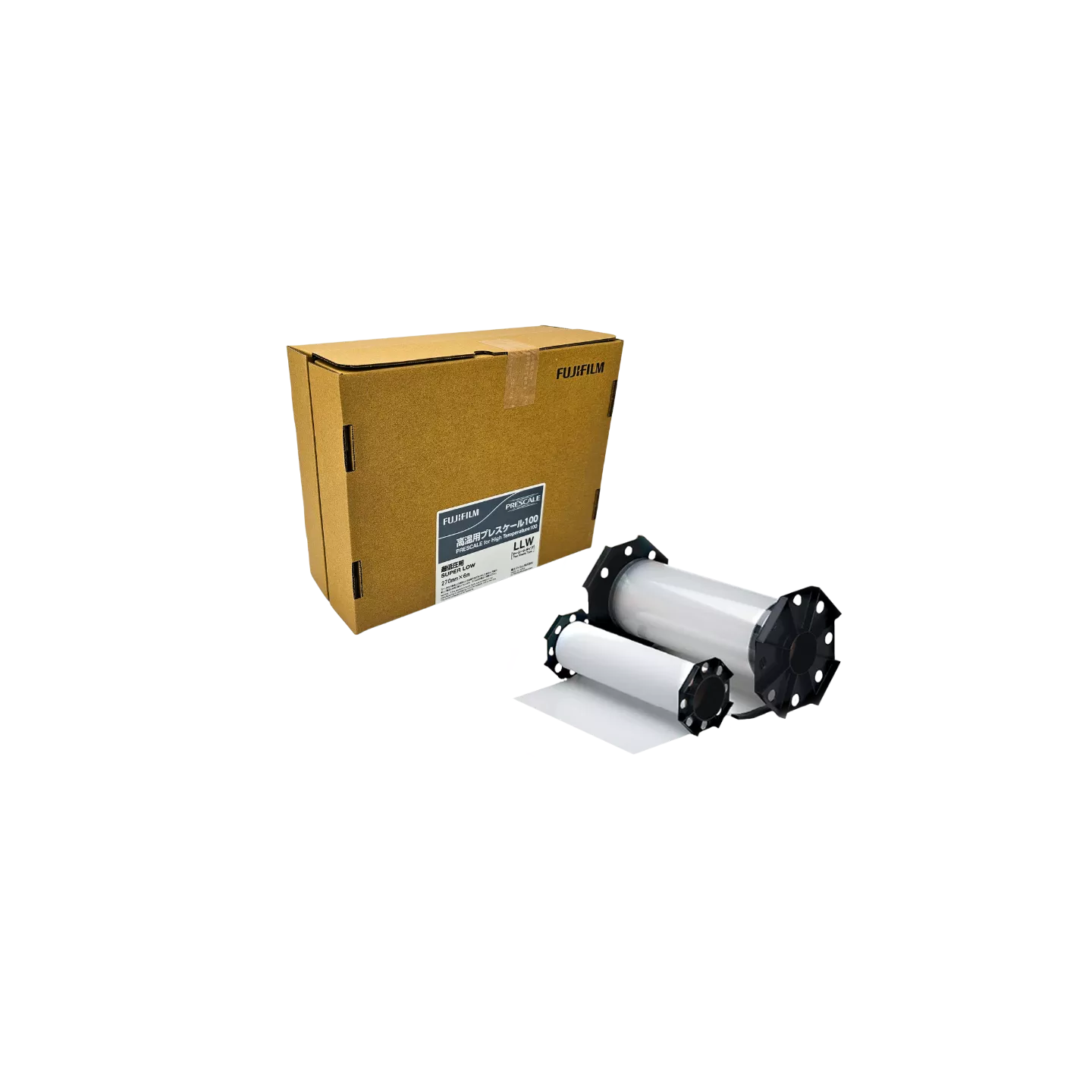

Fujifilm Prescale LW HT100 film de mesure des basses pressions (2,5 à 10 MPa) à haute température jusqu'à 100°C.

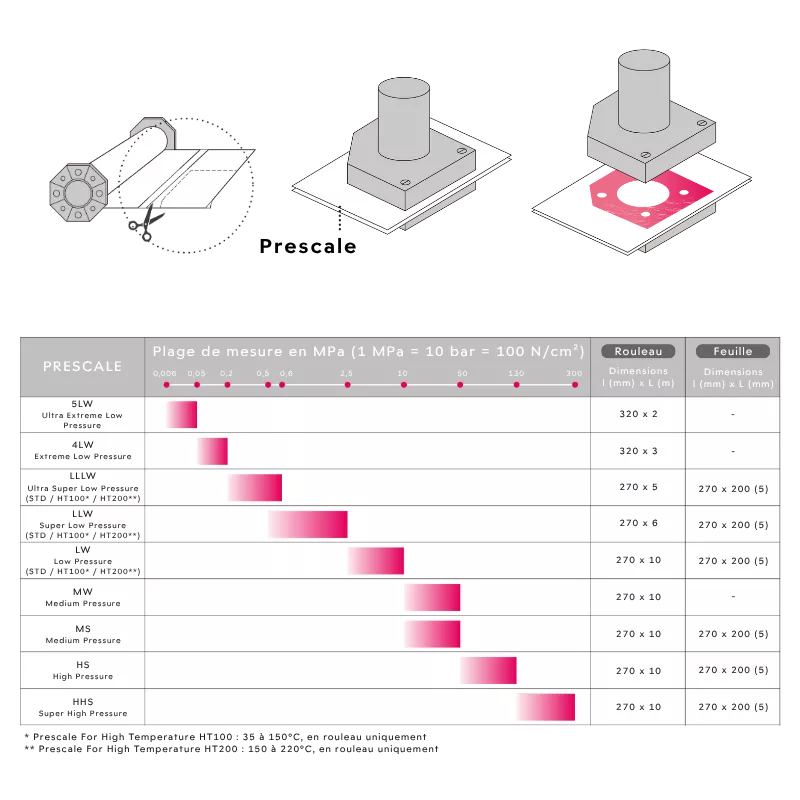

Tableau de sélection Prescale, films de mesure de pression Fujifilm, 9 plages de mesure de 6 kPa à 300 MPa, entre 20°C et 220°C
Prescale

Prescale LW HT100

Fujifilm Prescale LW HT100 Low Pressure : 2,5 - 10 MPa

Film de mesure de pression moyenne à faible pour haute température. Prescale LW HT100 cartographie les pressions de contact entre 2,5 et 10 MPa par empreinte couleur, dans des environnements de 35 à 150 °C. Idéal pour moules d'injection chauds, soudage par ultrasons, pressage de composites, boulonnage haute résistance.

  • Mesure de 2,5 à 10 MPa
  • Haute température : 35 à 150 °C
  • Film double - précision ± 10%
  • Rouleau 270 mm x 5 m (standard)
  • Paquet de 10 feuilles Ø300 mm
Fujifilm Prescale LW HT100 film de mesure des basses pressions (2,5 à 10 MPa) à haute température jusqu'à 100°C.
Tableau de sélection Prescale, films de mesure de pression Fujifilm, 9 plages de mesure de 6 kPa à 300 MPa, entre 20°C et 220°C
Type
Caractéristique
Conditionnement
Rouleau largeur 270 mm Paquet de 10 feuilles Ø300 mm
Demander un devis
Demander un devis
Voir la fiche technique
  • Produit vendu en ligne !
  • Se connecter
  • pour voir les tarifs & commander en ligne

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Prescale LW HT100 : spécifications et contextes d'utilisation

Film de mesure Fujifilm Prescale LW HT100 "Low Pressure" pour Haute Température 100

Le film Prescale est un consommable de mesure de pression de très faible épaisseur (moins de 0,2 mm). Sa surface se colore progressivement avec la force appliquée pour imprimer l'image du contact à l'interface des pièces où il est utilisé.

Le film Prescale LW HT100 cartographie les pressions comprises entre 2,5 MPa (seuil de détection) et 10 MPa (saturation de la couleur) dans les environnements où la température est comprise entre 35 °C et 150 °C (température des pièces en contact avec le film). Il est disponible en stock France, conditioné en rouleaux de 270 mm x 10 m.

Le Prescale LW HT100 est un film de type double : deux films enduits, l'un d'un matériau chromogène, l'autre d'un révélateur de couleur, sont mis en contact par leurs faces mates. Sous l'effet de la pression, les microcapsules se brisent, le produit chromogène libéré rencontre le révélateur et la réaction chimique provoque la coloration du film.

Il peut être utilisé avec le système d'analyse automatique Prescale Mobile pour une objectivité optimale dans l'interprétation de la couleur. Une variante est disponible pour les applications à température encore plus élevée : Prescale LW HT200 (150 à 220 °C). La version standard à température ambiante est Prescale LW (20 à 35 °C).

  • Economique et facile à utiliser
  • Pas de modification du procédé
  • Vérification de la pression appliquée
  • Contrôle de l'homogénéité du contact
  • Interprétation visuelle instantanée
  • Analyse numérique avec Prescale Mobile

Mode d'utilisation

  1. Découper le film Prescale aux dimensions requises. Le LW HT100 étant un film double, conserver l'assemblage des deux films (faces mates en contact).
  2. Insérer le film entre les surfaces à mesurer, en veillant à ce que la zone de contact couvre la surface active du film.
  3. Appliquer la pression dans les conditions réelles d'utilisation (pression, durée, température entre 35 et 150 °C).
  4. Retirer le film et observer la face brillante. La coloration rouge révèle la répartition et l'intensité de la pression de contact.
  5. Comparer la densité de couleur avec le nuancier fourni pour une estimation visuelle, ou numériser le film avec Prescale Mobile pour une analyse quantitative précise.

Conservation : conservez le film Prescale dans son emballage opaque, à l'abri de la chaleur, des chocs et de la lumière.

Voir toute la gamme Prescale : Consulter les autres types de films pour les pressions plus élevées (MW, MS, HS, HHS) ou plus faibles (5LW, 4LW, LLLW, LLW), et leurs applications associées.

Applications à température plus élevée : découvrez la variante Prescale LW HT200 (150 à 220 °C) pour les environnements thermiques extrêmes.

Version standard à température ambiante : consultez le Prescale LW standard (20 à 35 °C) avec conditionnements en feuilles disponibles.

Caractéristiques techniques

Prescale LW HT100

Gamme Prescale
Plage de mesure 2,5 à 10 MPa
Température de fonctionnement 35 à 150°C
Précision ± 10%
Conditionnement Rouleau
Options Rouleau (360 mm x 5 m) / Rouleau (540 mm x 6 m)

Ressources Prescale LW HT100 à télécharger

Tableau de sélection Prescale, films de mesure de pression Fujifilm, 9 plages de mesure de 6 kPa à 300 MPa, entre 20°C et 220°C
Gamme Prescale & Prescale Mobile

document PDF

Films de mesure Fujifilm

document PDF
