Fujifilm Prescale LLW Super Low Pressure : 500 kPa - 2,5 MPa

Film de mesure de pression faible. Prescale LLW cartographie les pressions de contact entre 0,5 et 2,5 MPa par empreinte couleur. Idéal pour joints de culasse, presses de marquage à chaud, laminage photovoltaïque, fabrication de pneus, serrage de brides, assemblage d'écrans LCD.

  • Mesure de 0,5 à 2,5 MPa (500 kPa à 2,5 MPa)
  • Précision ± 10% - film double
  • Utilisation entre 20 et 35°C
  • Rouleaux 270/360/540 mm x 6 m
  • Paquets 5 feuilles 270x200 mm ou 10 feuilles Ø300 mm

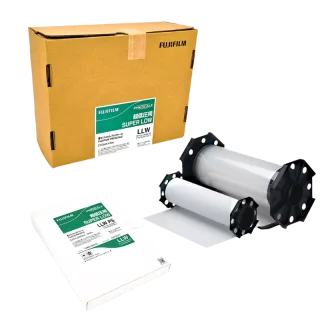

Film de mesure de pression Fujifilm Prescale LLW (Super Low Pressure) pour les contraintes d'interface entre 0,5 et 2,5 MPa
Tableau de sélection Prescale, films de mesure de pression Fujifilm, 9 plages de mesure de 6 kPa à 300 MPa, entre 20°C et 220°C
Type
Caractéristique
Conditionnement
Paquet de 5 feuilles 270 x 200 mm Rouleau largeur 270 mm Rouleau largeur 360 mm Rouleau largeur 540 mm Paquet de 10 feuilles Ø300 mm
Délai : Expédition sous 24/48h
Demander un devis
Demander un devis
Voir la fiche technique
  • Produit vendu en ligne !
  • Se connecter
  • pour voir les tarifs & commander en ligne

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Prescale LLW : spécifications et contextes d'utilisation

Film de mesure Fujifilm Prescale LLW « Super Low Pressure »

Prescale est un consommable de mesure de pression de très faible épaisseur (moins de 0,2 mm). Sa surface se colore progressivement avec la force appliquée pour imprimer l'image du contact à l'interface des pièces où il est utilisé.

Le film Prescale LLW cartographie les pressions comprises entre 500 kPa (seuil de détection) et 2,5 MPa (saturation de la couleur). Il est disponible en stock France, conditionné en rouleaux de 270 mm x 6 m (largeurs 360 mm et 540 mm sur devis) et en paquets de 5 feuilles de 270 x 200 mm pour les besoins ponctuels d'une faible quantité et les essais de validation de la méthode.

Le Prescale LLW est un film de type double : deux films enduits, l'un d'un matériau chromogène, l'autre d'un révélateur de couleur, sont mis en contact par leurs faces mates. Sous l'effet de la pression, les microcapsules se brisent, le produit chromogène libéré rencontre le révélateur et la réaction chimique provoque la coloration du film.

Il peut être utilisé avec le système d'analyse automatique Prescale Mobile pour une objectivité optimale dans l'interprétation de la couleur. Deux variantes sont disponibles pour les applications en environnement à température élevée : Prescale LLW HT100 (35 à 150°C) et Prescale LLW HT200 (150 à 220°C).

  • Economique et facile à utiliser
  • Pas de modification du procédé
  • Vérification de la pression appliquée
  • Contrôle de l'homogénéité du contact
  • Interprétation visuelle instantanée
  • Analyse numérique avec Prescale Mobile

Exemples d'applications

Étanchéité des joints de culasse (Moteurs thermiques)

Pour éviter les fuites de gaz de combustion ou de liquide de refroidissement, le joint de culasse doit être comprimé de manière parfaitement homogène sur tout le périmètre des cylindres.

Usage : on place le film LLW entre le bloc moteur et la culasse avant le serrage au couple. L'empreinte permet de vérifier s'il existe des points de « faiblesse » où la pression est inférieure à 0,5 MPa, signe d'un risque de fuite futur.

Dans l'industrie du luxe ou du packaging, on utilise des presses pour transférer des feuilles d'or ou des logos sur du carton ou du cuir. Si la pression n'est pas uniforme, le marquage sera flou ou incomplet par endroits.

Usage : le film LLW permet de régler le parallélisme de la plaque de marquage par rapport à la base pour garantir un transfert net sur toute la surface du produit.

Les cellules photovoltaïques sont extrêmement fragiles. Lors de l'encapsulation (mise sous verre), la presse doit appliquer une pression suffisante pour éliminer les bulles d'air, mais assez répartie pour ne pas fissurer le silicium.

Usage : vérifier que la membrane de la laminatrice applique une pression constante sur l'ensemble du panneau solaire durant la phase de chauffe.

Un pneu est constitué de plusieurs couches de gomme et de fils d'acier ou de textile. Ces couches sont pressées les unes contre les autres avant la cuisson (vulcanisation).

Usage : contrôler la pression des rouleaux applicateurs pour s'assurer qu'aucune poche d'air ne reste emprisonnée entre les couches, ce qui provoquerait un décollement de la structure du pneu à haute vitesse.

Dans les usines chimiques ou de traitement d'eau, le serrage des brides reliant deux tuyaux est critique. Un serrage asymétrique déforme le joint et crée des fuites.

Usage : insérer un anneau de film LLW pour valider que les boulons de la bride exercent une pression équilibrée sur tout le diamètre du joint d'étanchéité.

Lors de l'injection des cristaux liquides entre les deux dalles de verre, l'espace (le « cell gap ») doit être maintenu avec une précision nanométrique.

Usage : le film LLW est utilisé pour tester la pression exercée par les presses d'assemblage des dalles, afin de garantir que l'épaisseur de la couche de cristaux liquides sera identique sur toute la surface de l'écran, évitant ainsi les taches de couleur ou les distorsions d'image.

Film de mesure de pression Fujifilm Prescale LLW (Super Low Pressure) pour les contraintes d'interface entre 0,5 et 2,5 MPa
Prescale LLW

Mode d'utilisation

  1. Découper le film Prescale aux dimensions requises à l'aide de ciseaux ou d'un cutter. Le LLW étant un film double, conserver l'assemblage des deux films (faces mates en contact).
  2. Insérer le film entre les surfaces à mesurer, en veillant à ce que la zone de contact couvre la surface active du film.
  3. Appliquer la pression dans les conditions réelles d'utilisation (pression, durée).
  4. Retirer le film et observer la face brillante. La coloration rouge révèle la répartition et l'intensité de la pression de contact.
  5. Comparer la densité de couleur avec le nuancier fourni pour une estimation visuelle, ou numériser le film avec Prescale Mobile pour une analyse quantitative précise.

Conservation : conservez le film Prescale dans son emballage opaque, à l'abri de la chaleur, des chocs et de la lumière.

Voir toute la gamme Prescale : consulter les autres types de films pour les pressions plus élevées (MW, MS, HS, HHS) ou plus faibles (5LW, 4LW, LLLW), et leurs applications associées.

Mode d'utilisation détaillé : téléchargez la fiche d'instructions Prescale LLW (PDF) jointe à cette page, ou consultez notre système d'analyse Prescale Mobile pour quantifier vos mesures.

Applications haute température : découvrez les variantes Prescale LLW HT100 (35 à 150°C) et Prescale LLW HT200 (150 à 220°C) pour les environnements thermiques élevés.

Caractéristiques techniques

Prescale LLW

Gamme Prescale
Plage de mesure 0,5 à 2,5 MPa
Température de fonctionnement 20 à 35°C
Précision ± 10%
Epaisseur Film A : 95 ± 10 µm + Film C : 85 ± 10 µm
Conditionnement Paquet de 5 feuilles 270 x 300 mm Rouleau 270 mm x 6 m Rouleau 360 mm x 5 m Rouleau 540 mm x 6 m
