TireScan™ Versatek
Mesure des pressions de contact pour pneus de tous types

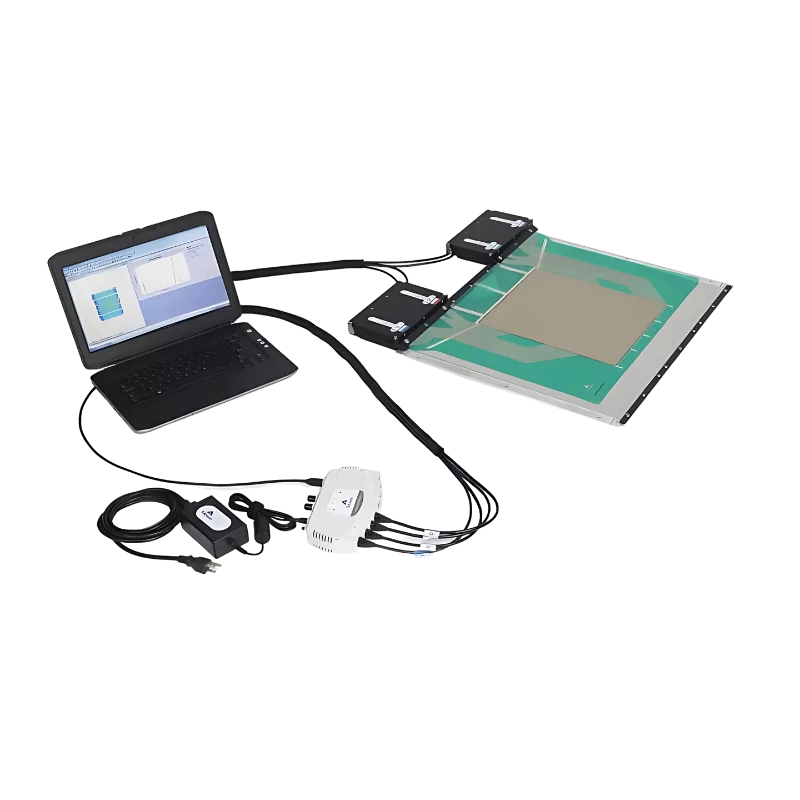

TireScan™ VersaTek™ est la solution de cartographie de pression standard pour l’analyse de la bande de roulement des pneus. Les multiples variantes du système constituent une famille de produits permettant de mesurer les empreintes de pression de pneu de toutes dimensions. Les mesures peuvent être enregistrées en statique ou en dynamique et sont affichées en haute résolution. Les éléments électroniques modulaires sont renforcés et peuvent être associés à différents modèles de capteurs pour permettre l'étude d'une grande variété de dimensions de pneus. Le logiciel d’analyse complet et intuitif permet une analyse quantitative et qualitative de l’empreinte de pression du pneu.
Description
En bref
- Système flexible de mesure d'empreinte de pression de pneu au sol compatible motos, voitures, avions, camions, engins agricoles, ...
- Technologie de mesure à capteur résistif incompressible
- Electroniques à boitiers robustes à connexion USB
- Affichage en direct de la répartition de pression entre le pneu et le sol, enregistrement de clichés statiques et et séquences dynamiques
- Localisation du centre des pressions, mesure d'aires de contact, ratio de contact dans le patch, périmètres de patch, bandes, sculptures, ...
- Analyse par zones : position et trajectoire dynamique du centre des pressions, courbes temporelles de force, pression et aire de contact
- Génération de rapports automatiques avec indicateurs clés personnalisés et export de données en CSV
- Synchronisation avec systèmes tiers : capteurs de force, déplacement, angle, etc.
- Compatible avec les APIs Tekscan permettant l'intégration complète du système dans un banc d'essais pilotable
- Caractérisation de conceptions, tests pour différents niveaux de force, pressions de gonflage, angles de carrossage, en dérive, etc.

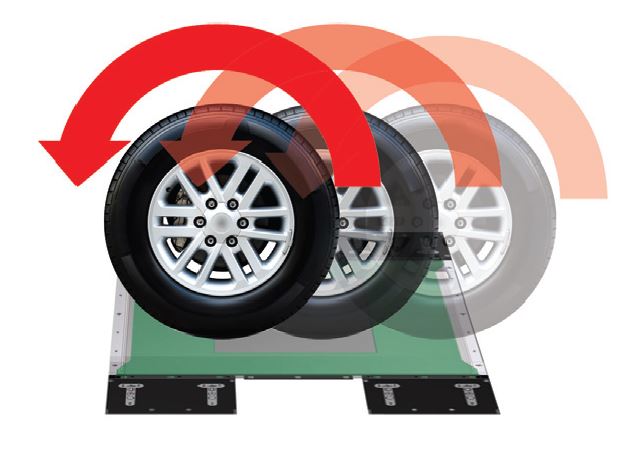

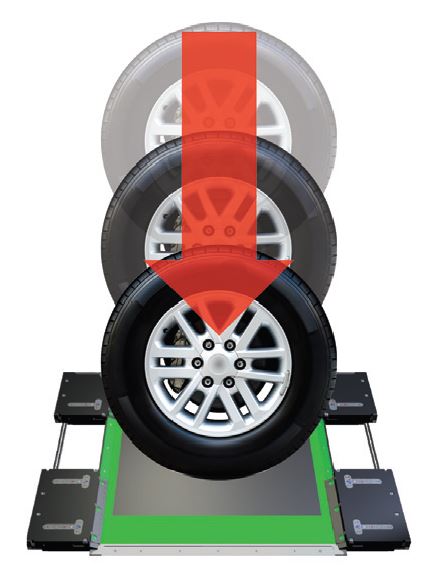

Mesure des pressions de contact sous la bande de roulement des pneus

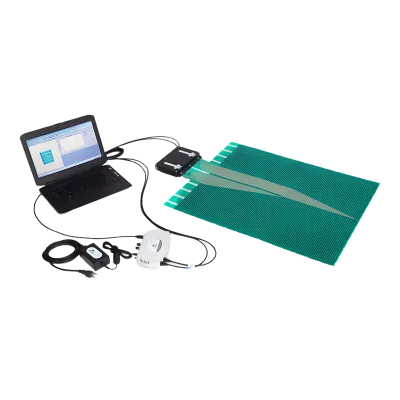

Les systèmes TireScan VersaTek™ sont une famille de produits permettant d'enregistrer les profils de pression de contact des pneus. Les empreintes peuvent être recueillies de manière statique ou dynamique et sont affichées sous forme d'images en couleur à haute résolution. L'électronique et les plaques de support modulaires robustes peuvent être configurées en fonction des modèles de capteurs pour mesurer différentes tailles de pneus. Le logiciel de représentation graphique et d'analyse des images du système, intuitif et spécifique à l'application, permet une analyse quantitative et qualitative de l'empreinte du pneu.
Configurations TireScan™ VersaTek™
Avions, véhicules agricoles, camions et autobus

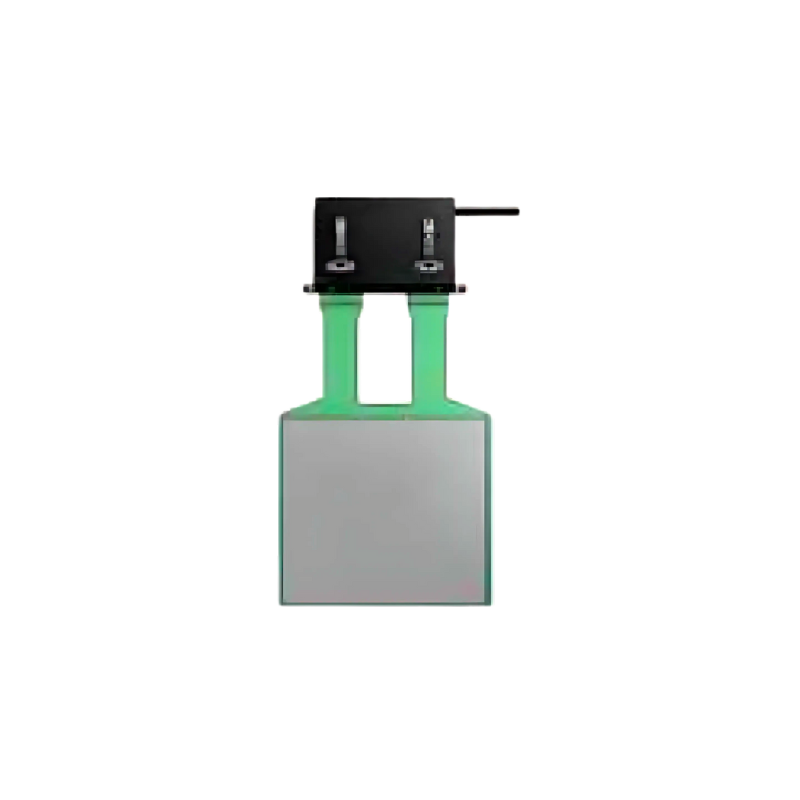

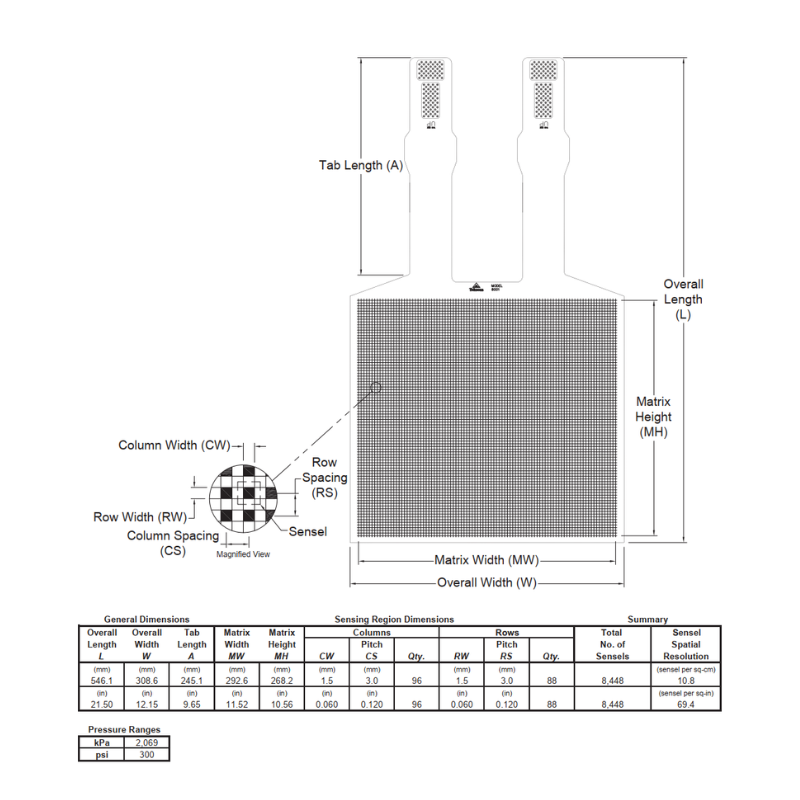

Modele 8001
- Dimensions : 292,6 x 268,2 mm
- Résolution : 3,0 x 3,0 mm
basic

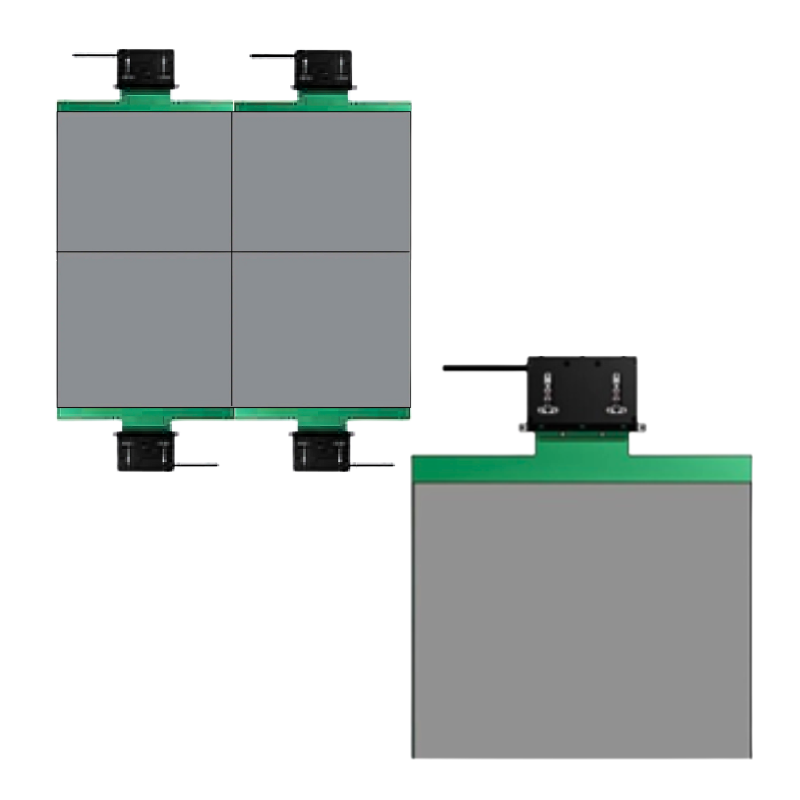

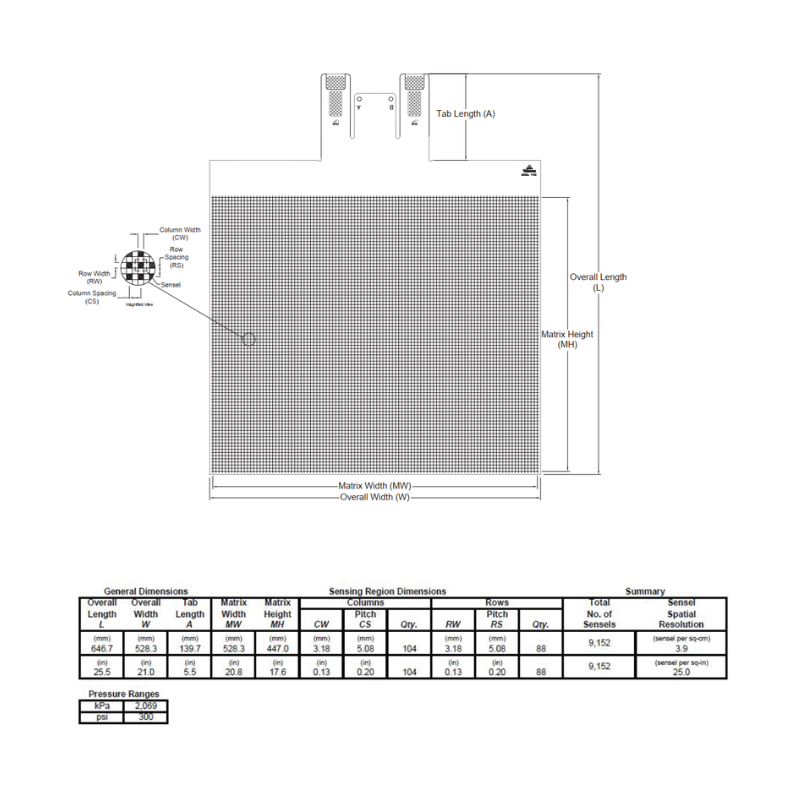

Modele 7105 / 7105Q
- Dimensions 7105 : 447 x 528 mm
- Dimensions 7105Q : 899 x 1062 mm
- Résolution : 5,0 x 5,0 mm
Large

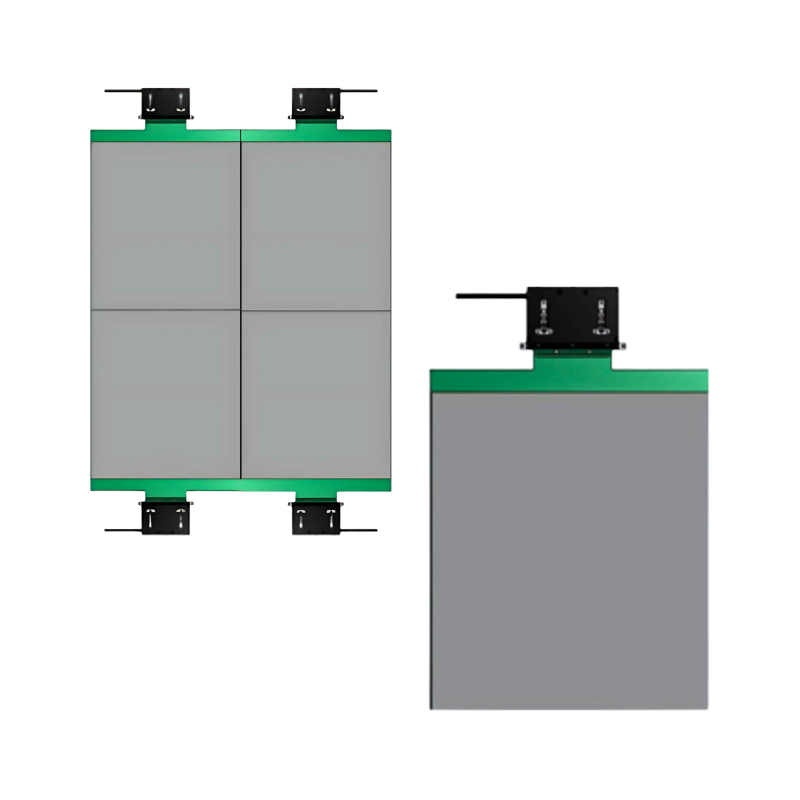

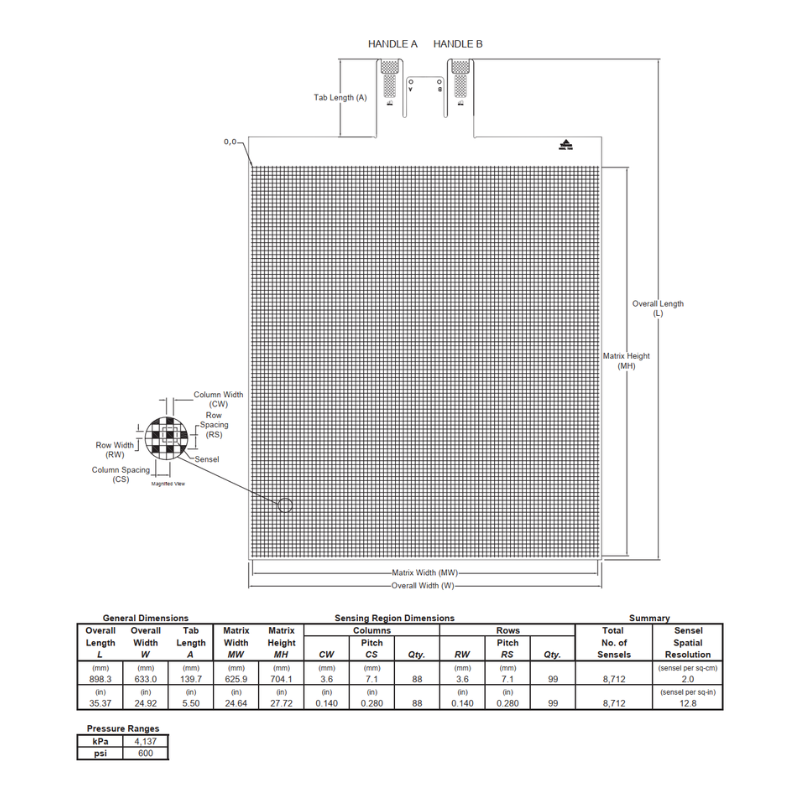

Modele 7202 / 7202Q
- Dimensions 7202 : 704 x 626 mm
- Dimensions 7202Q : 1415 x 1259 mm
- Résolution : 7,1 x 7,1 mm
X Large
Véhicules de tourisme, autobus et petits camions

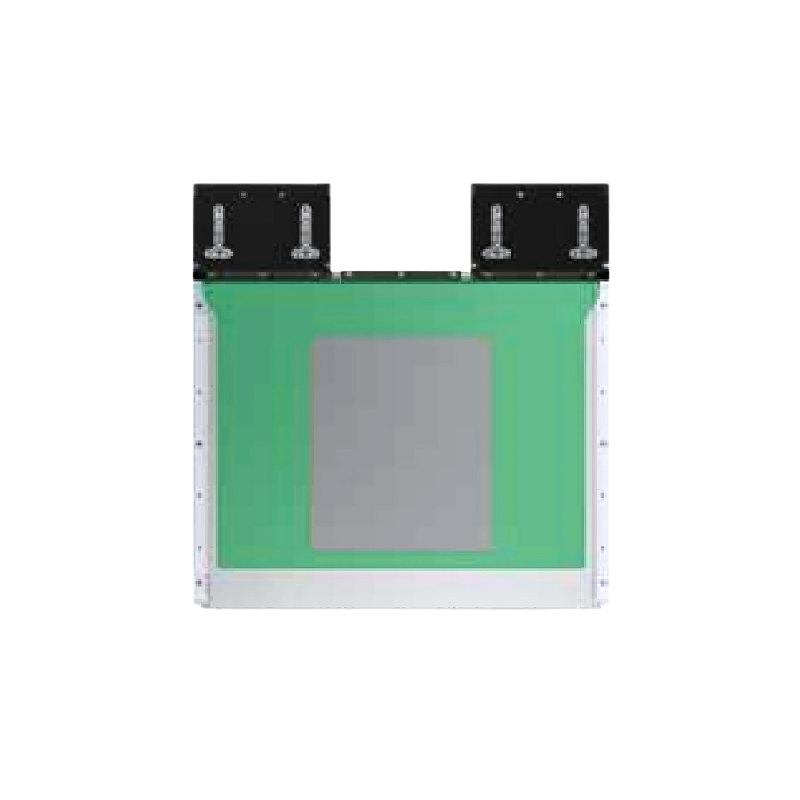

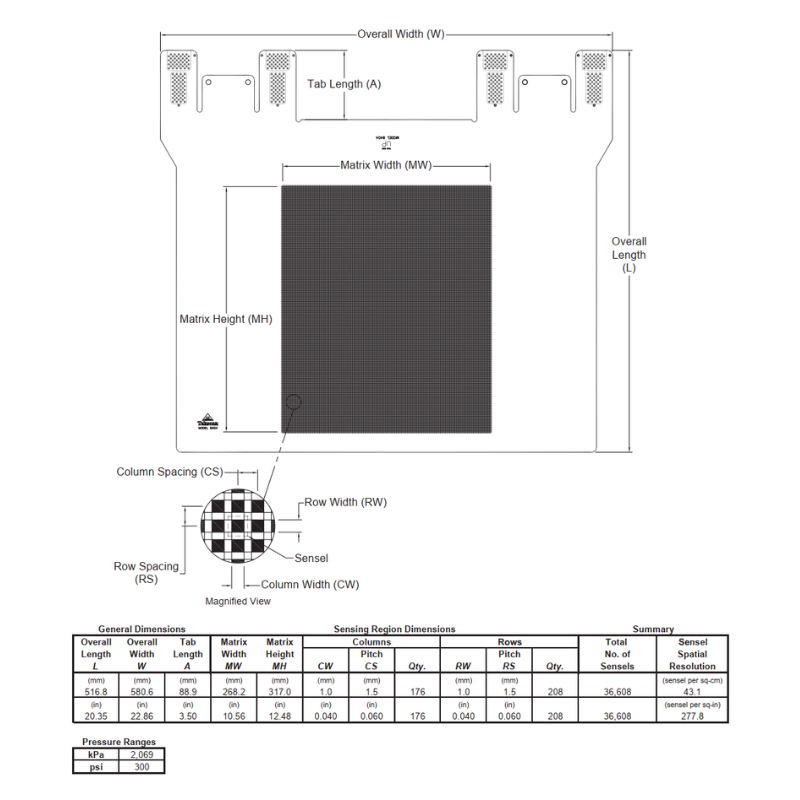

Modele 8404
- Dimensions : 268,2 x 317 mm
- Résolution : 1,5 x 1,5 mm
Standard

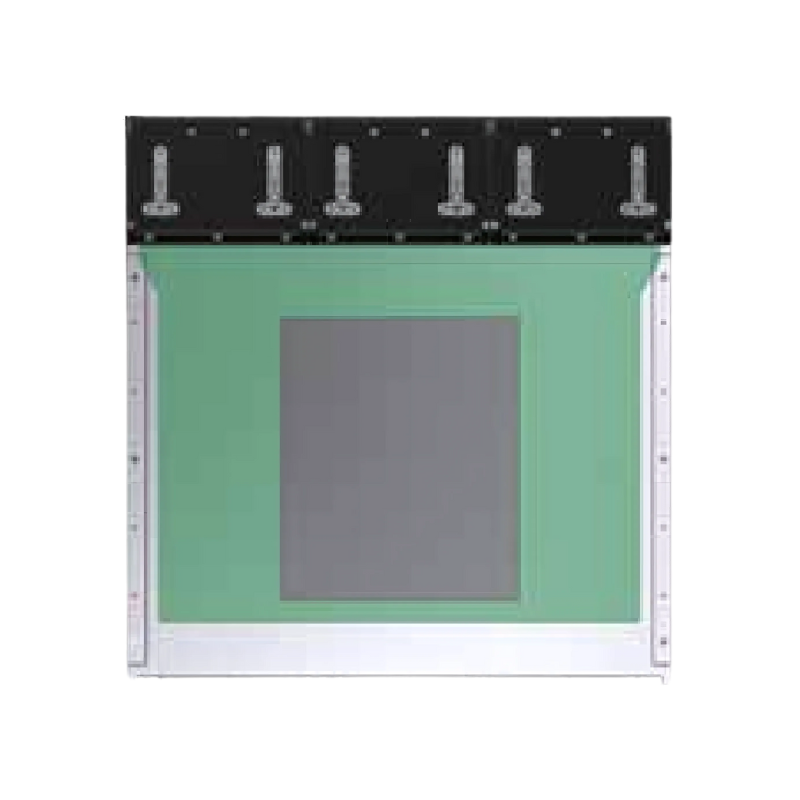

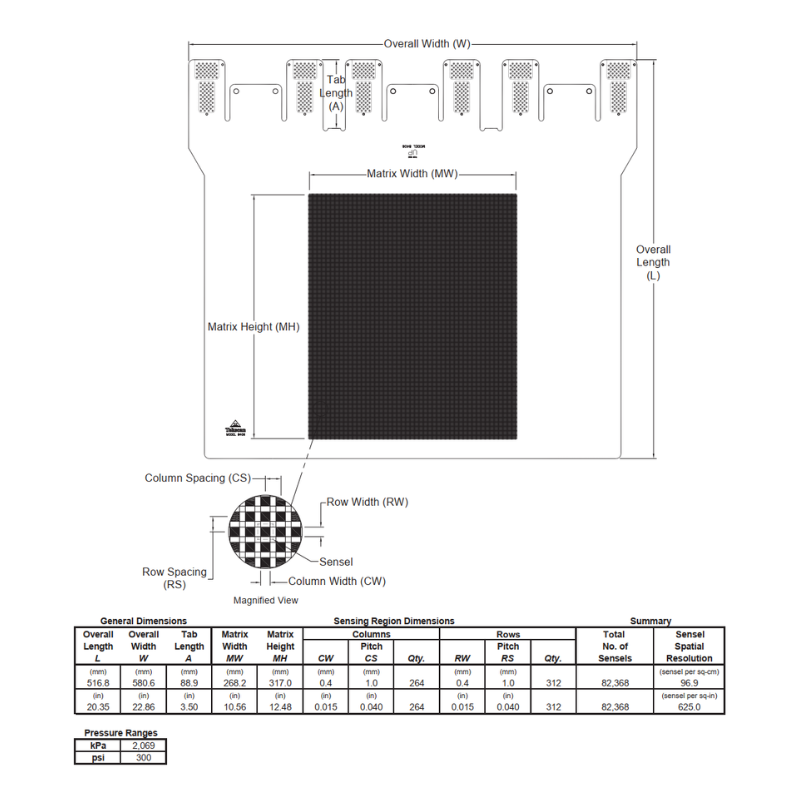

Modele 8406
- Dimensions : 268,2 x 317 mm
- Résolution : 1,0 x 1,0 mm
Haute Res.

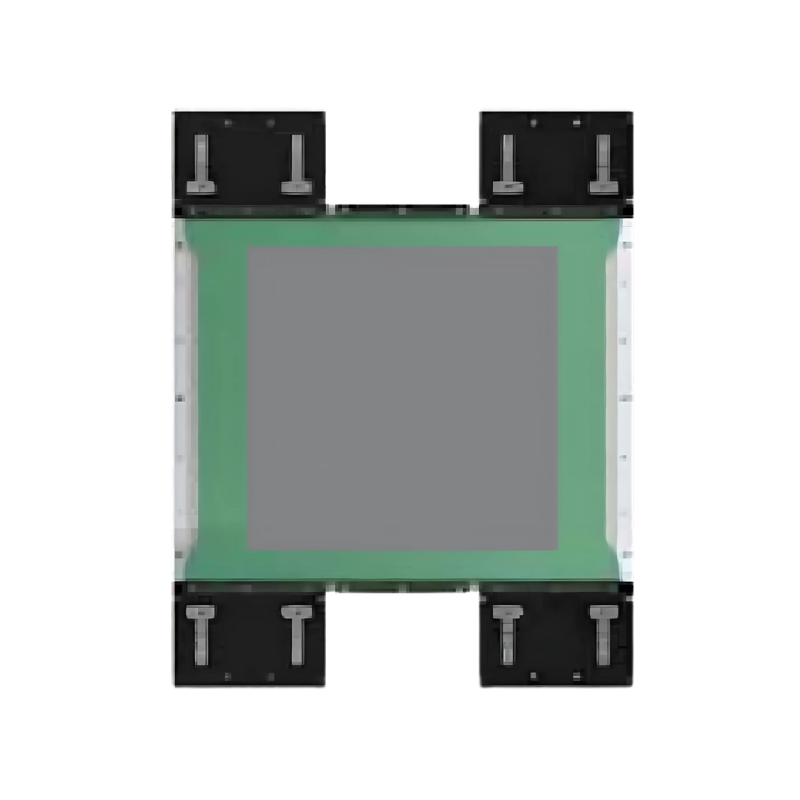

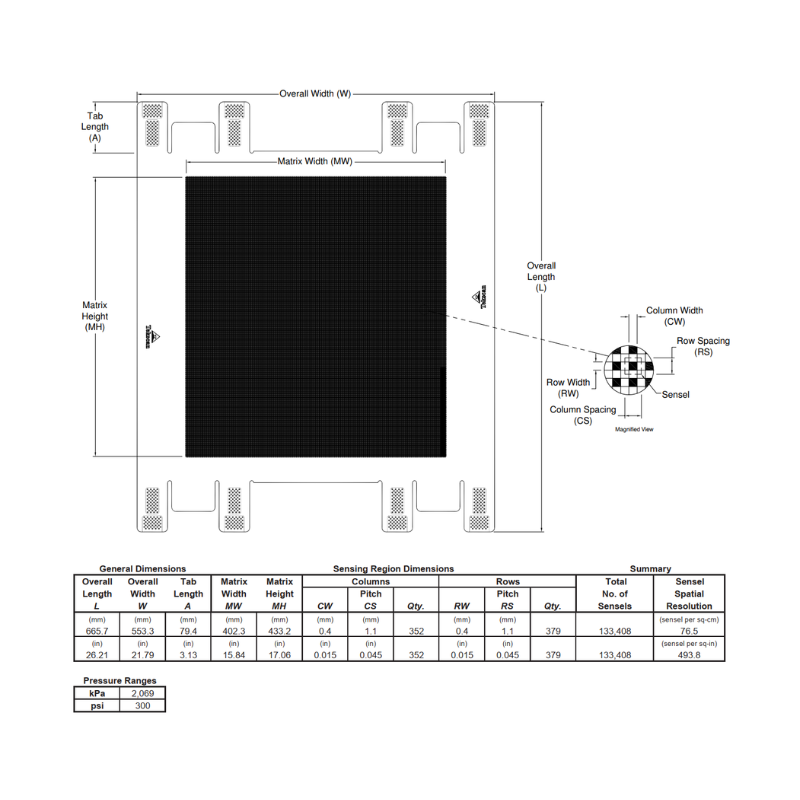

Modele 8408
- Dimensions : 402,3 x 433,2 mm
- Résolution : 1,1 x 1,1 mm
Large HR

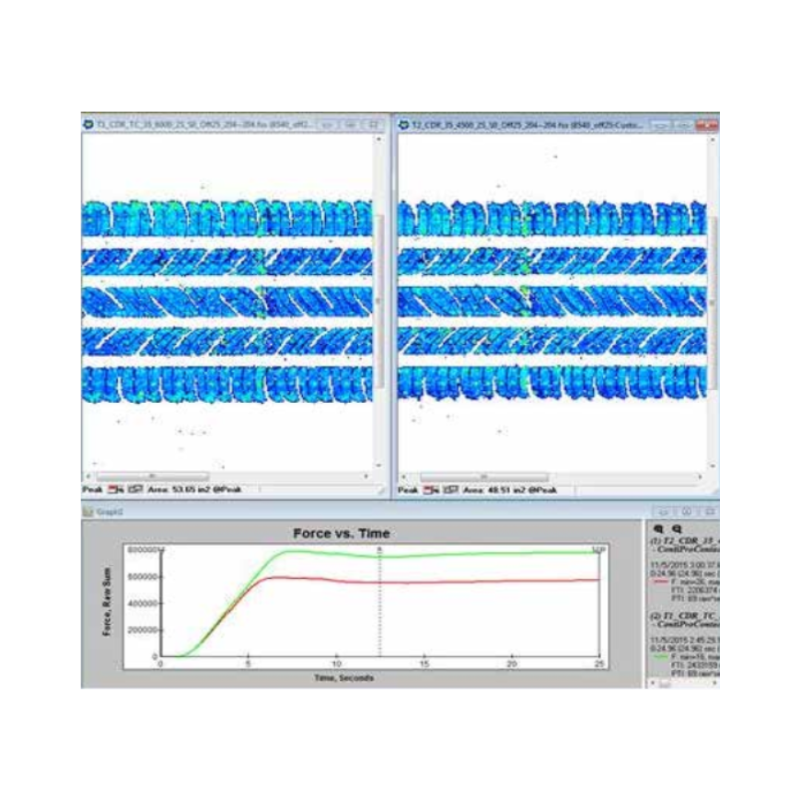

Analyse du profil d'empreinte de pression
Le logiciel TireScan™ inclus avec la solution fournit les outils pour une analyse exhaustive de haute qualité. Il affiche les données de répartition de pression sous plusieurs modes de représentations graphiques et chiffrées. Il donne également à l’utilisateur la possibilité de créer et de personnaliser ses propres indicateurs et rapports d'analyse à partir des mesures réalisées sur le pneu en test pour les exporter sous forme de fichier de mesure CSV ou rapport générer automatiquement au format MS Word.

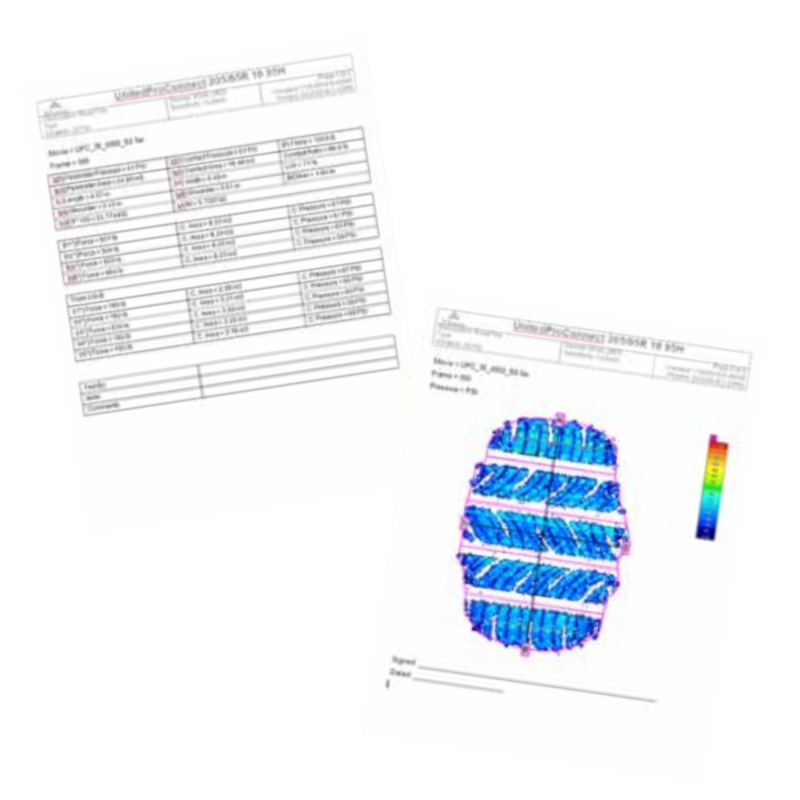

Génération de rapport
TireScan génère des rapports de mesure au format MS Word ou CSV en incluant les indicateurs clés de l'essai

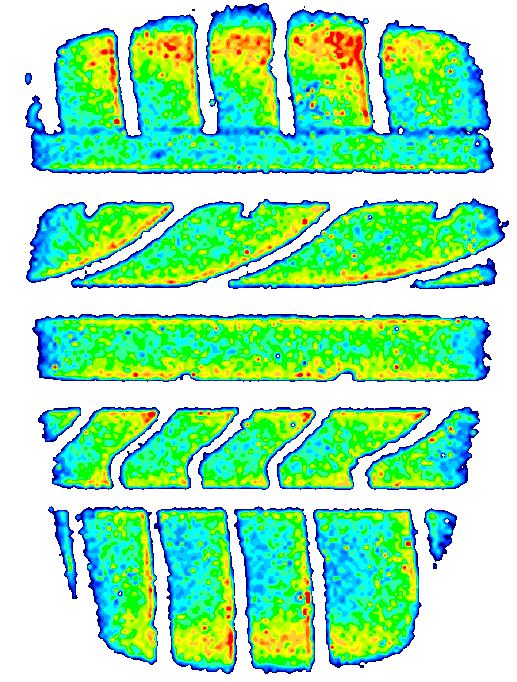

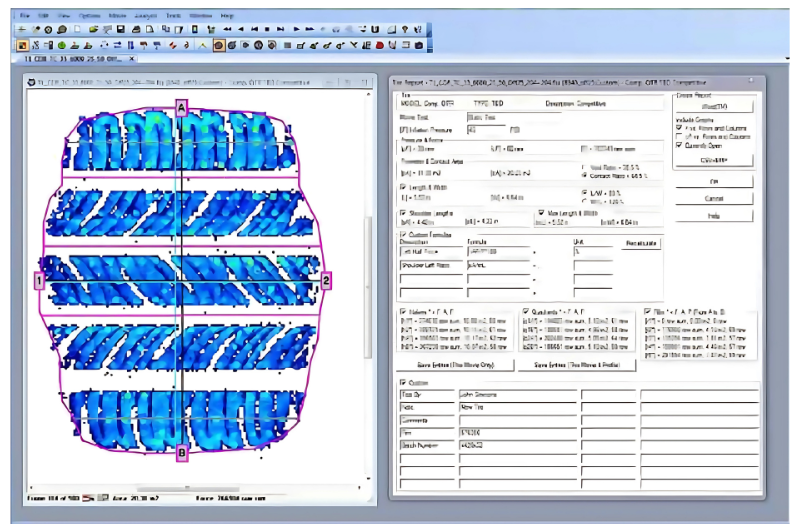

Empreinte quantifiée
TireScan affiche l'image des pressions maximales pour chaque point du capteur activé pendant l'enregistrement révélant la trace du pneu
Informations techniques
| Type de produit | Système de mesure |
|---|---|
| Grandeur mesurée | Pression (et répartition) |
| Technologie | Piezorésistif |
| Etendue de mesure | 2 000 kPa |
| Précision | ± 5% |
| Échantillonnage | 29 Hz (8408) 71 Hz (8406) 106 Hz (8404) 160 Hz (7105) 173 Hz (8001) 191 Hz (7202) |
| Communication | USB 3m (hub Versatek) + 4,6 m |
| Alimentation | 230 Vac (12Vcc 5A) |
| Zone sensible | 268 x 317 mm (capteur modèle 8404) 268 x 317 mm (capteur modèle 8406) 293 x 268 mm (capteur modèle 8001) 402 x 433 mm (capteur modèle 8408) 447 x 528 mm (capteur modèle 7105) 704 x 626 mm (capteur modèle 7202) 899 x 1062 mm (capteur modèle 7105Q) 1415 x 1259 mm (capteur modèle 7202Q) |
| Résolution | 1,0 x 1,0 mm (capteur modèle 8406) 1,1 x 1,1mm (capteur modèle 8408) 1,5 x 1,5 mm (capteur modèle 8404) 3,0 x 3,0 mm (capteur modèle 8001) 5,0 x 5,0 mm (capteur modèle 7105) 7,1 x 7,1 mm (capteur modèle 7202) |
| Matériau | PU (hub Versatek) et aluminium (connecteurs) |
