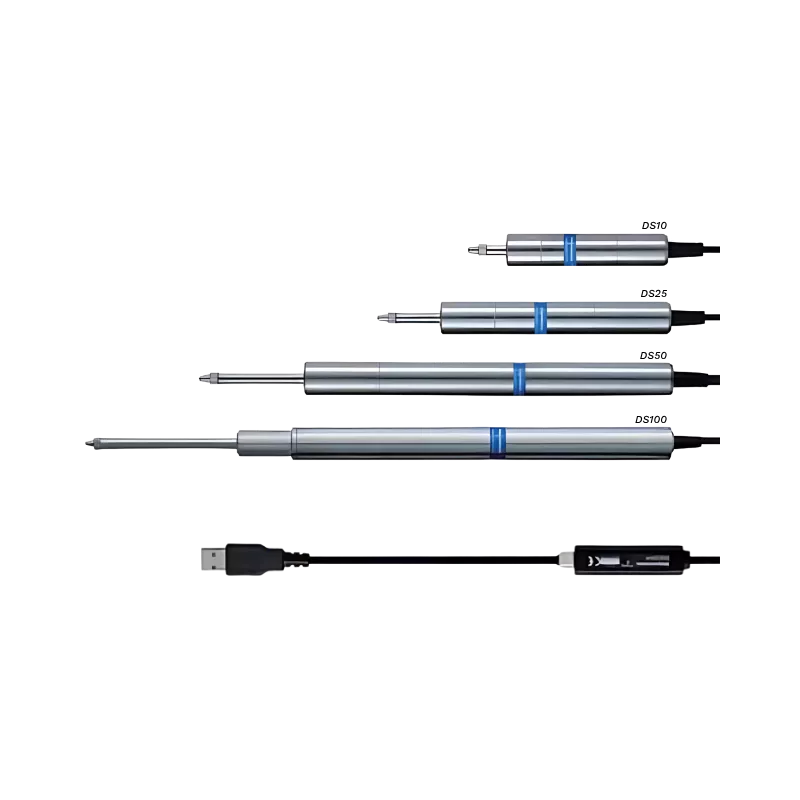

Palpeurs numériques haute résolution USB Les capteurs de déplacement Magnescale de la série DS800S sont équipés d'un connecteur USB. Ils s'utilisent directement sur un ordinateur sans alimentation supplémentaire et plusieurs capteurs peuvent être utilisés simultanément avec le logiciel pour PC fourni gratuitement. Un driver Labview et un programme pour Excel sont aussi disponibles en téléchargement. Comme les modèles DK800S, les palpeurs DS800S, intègrent des roulements ultra-performants dans une conception mince de diamètre 8mm seulement.Durée de vie supérieure à 320 millions de cycles Résolution maximale de 0,1 µm Vitesse de réponse jusqu'à 80 m/min Câble high-flex standard Protection jusqu'à IP67 avec soufflet Technologie de codage linéaire robuste Haute précision de mesure sur toute la plage

Système d'acquisition Ethernet pour séries DK, DK800S et DT Comprenant une interface tactile LCD 7" (LT80-NE), un conditionneur multi-axes MG80-MA) et de 1 à 16 modules de comptages MG80-CM pour connecter autant de palpeurs numériques des séries DK et DT, cet ensemble Magnescale peut être complété d'un module programmable à 8 entrées et 8 sorties numériques. L'interface LT80 affiche la mesure courante, les pics, valeurs max et min, une somme ou une soustraction ainsi que l'état des entrées/sorties et communique sur Ethernet ou sauvegarde les données sur support flash USB ou carte SD. La solution est idéale pour l'identification et le tri de pièces et le contrôle de tolérance (fonction intégrée de comparateur à 2 / 4 états). Les interfaces se montent sur rail DIN, l'afficheur sur support VESA.

Interface RS-232C et Ethernet pour séries DK, DK800S et DT L'interface pour palpeurs numériques Magnescale MG80-SC transmet via une connexion Ethernet ou série RS-232C les données des 1 à 16 palpeurs des séries DK800S, DK et DT connectés à leurs unités de conditionnement MG80-CM. Chaque module de communication MG80-SC intègre la fonction de communication PLC-link compatible avec les automates de nombreux fabricants. Une application Windows est fournie pour permettre une configuration facile et rapide du système. L'ensemble du système d'interfaçage se fixe simplement sur rail DIN.

Interface Ethernet, EtherNet/IP, PROFINET ou EtherCAT pour séries DK, DK800S et DT Suivant le module de communication MG80 sélectionné, les données de 1 à 16 palpeurs des séries DK800S, DK et DT connectés à leurs unités de conditionnement MG80-CM sont transmises suivant le protocole de communication EtherCAT (MG80-EC), PROFINET (MG80-PN), EtherNet/IP (MG80-EI) ou Ethernet (MG80-NE). Plusieurs systèmes composés d'un MG80-XX et de plusieurs MG80-CM peuvent être connectés par un câble Ethernet pour étendre le nombre total de capteurs jusqu'à 255 et même 65 535 palpeurs en EtherCAT. Chaque système peut aussi être complété par un module programmable à 8 entrées et 8 sorties numériques. L'ensemble du système d'interfaçage se fixe simplement sur rail DIN.

Règle en bande magnétique Digiruler haute résolution Les produits Digiruler offrent une solution de mesure incrémentale sans contact idéale pour les grands déplacements à des vitesses atteignant jusqu'à 10 m/s avec une précision jusqu'à 0,1 µm. Idéal pour le positionnement précis dans les secteurs de l'usinage et de l'automatisation, le principe magnétique haute performance de Digiruler élimine l'usure mécanique, garantissant une répétabilité optimale même sous contraintes prolongées. Conçue pour les environnements hostiles, la série Digiruler résiste aux chocs, vibrations, à la présence d'huile et d'eau. Fiabilité, durabilité, performance et installation polyvalente sont les atouts de cette bande magnétique, augmentant la productivité tout en réduisant la maintenance et les arrêts imprévus.

Règle en bande magnétique Digiruler grande longueur Les produits Digiruler offrent une solution de mesure incrémentale sans contact idéale pour les grands déplacements à des vitesses atteignant jusqu'à 10 m/s avec une précision jusqu'à 0,1 µm. Idéal pour le positionnement précis dans les secteurs de l'usinage et de l'automatisation, le principe magnétique haute performance de Digiruler élimine l'usure mécanique, garantissant une répétabilité optimale même sous contraintes prolongées. Conçue pour les environnements hostiles, la série Digiruler résiste aux chocs, vibrations, à la présence d'huile et d'eau. Fiabilité, durabilité, performance et installation polyvalente sont les atouts de cette bande magnétique, augmentant la productivité tout en réduisant la maintenance et les arrêts imprévus.

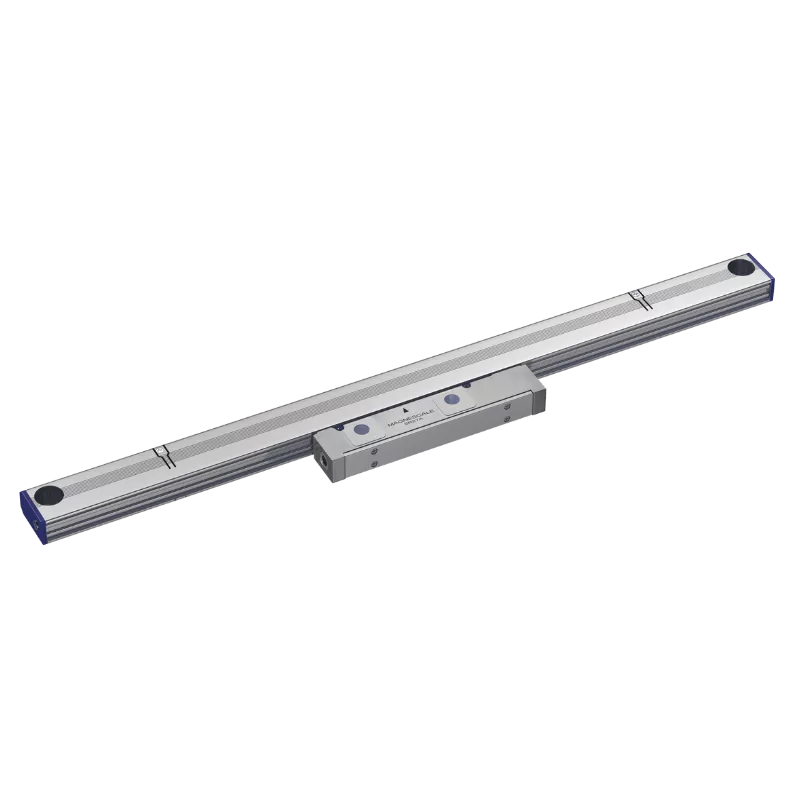

Règles magnétiques compactes incrémentale et absolue La conception faible encombrement mince et compacte des règles numériques SR27A et SR24 facilite leur installation dans les espaces réduits. Elles utilisent le principe magnétique Magnescale qui les rend résistantes aux conditions difficiles d'usinage industriel même en présence de condensation d'eau, d'huile liquide ou poussières et copeaux. Elles présentent le même coefficient de dilatation thermique que l'acier des machines sur lesquelles elles sont installées pour dérive minimale de la mesure. Le modèle SR27A produit une sortie absolue et supporte les protocoles de communication propriétaires FANUC, Mitsubishi Electric et SIEMENS. La référence SR24 est la même règle avec une sortie incrémentale TTL Line Driver A/B.

Codeurs angulaires magnétiques incrémentaux ou absolus La conception compacte des codeurs rotatifs numériques RU74 et RU77 facilite leur installation dans les espaces réduits où l'encombrement est limité. Ils utilisent le principe magnétique Magnescale qui les rend insensibles aux conditions industrielles difficiles et permet leur utilisation même en présence de condensation d'eau, d'huile liquide ou poussières et copeaux. Ils sont équipé d'un système d'accouplement à l'arbre machine intégré pour une flexibilité de montage optimale. Le modèle RU77 produit une sortie absolue et supporte les protocoles de communication propriétaires FANUC, Mitsubishi Electric et Yaskawa. La référence RU74 est le même codeur avec une sortie incrémentale TTL Line Driver A/B.

Codeur angulaire magnétiques incrémental ou absolu Le codeur RU97 est un codeur rotatifs numériques à faible encombrement. Sa conception compacte et son système intégré  d'accouplement à l'arbre machine en diamètre 20 mm ou en diamètre 22 mm, offrent une flexibilité de montage optimale dans les conceptions ou l'espace disponible est limité. Il utilise le principe magnétique Magnescale insensibles à la présence de condensation d'eau, d'huile liquide ou de poussières et copeaux. Le modèle RU97 produit une sortie absolue suivant le protocole de communication propriétaires DRIVE CLiQ de Siemens AG.

Codeur angulaire magnétiques grand diamètre Le codeur RU97 est un codeur rotatifs numériques à faible encombrement. Sa conception compacte et son système intégré  d'accouplement à l'arbre machine en diamètre 20 mm ou en diamètre 22 mm, offrent une flexibilité de montage optimale dans les conceptions ou l'espace disponible est limité. Il utilise le principe magnétique Magnescale insensibles à la présence de condensation d'eau, d'huile liquide ou de poussières et copeaux. Le modèle RU97 produit une sortie absolue suivant le protocole de communication propriétaires DRIVE CLiQ de Siemens AG.

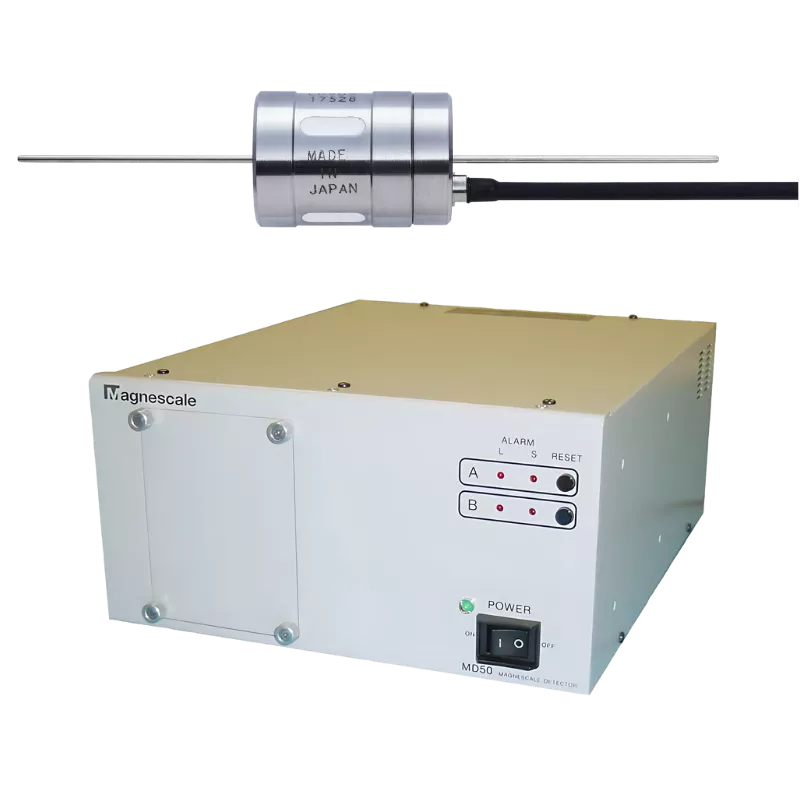

Règle à tige magnétique Rolling Mill L'ensemble Magnescale constitué d'une tige gravée d'incréments magnétiques MSS-976R associée à une tête de lecture HA-705LK et à un détecteur capable de prendre en charge 2 axes (MD50-4N) ou 4 axes (MD50-4N) est un système de mesure numérique fiable et éprouvé. Il est très largement utilisé dans l'industrie du laminage des métaux où il trouve sa place dans des applications variées. La tête de lecture intégrée dans un boitier résistant aux vibrations et chocs jusqu'à 50G est étanche à l'eau et à l'huile comme les connecteurs et câbles (jusqu'à 150 m) qui raccordent jusqu'à 4 ensembles MSS + HA à autant de cartes de conditionnement dans le détecteur MD50. Cette conception permet une maintenance facile du système dans les environnements les plus difficiles.
