Modèle HSX

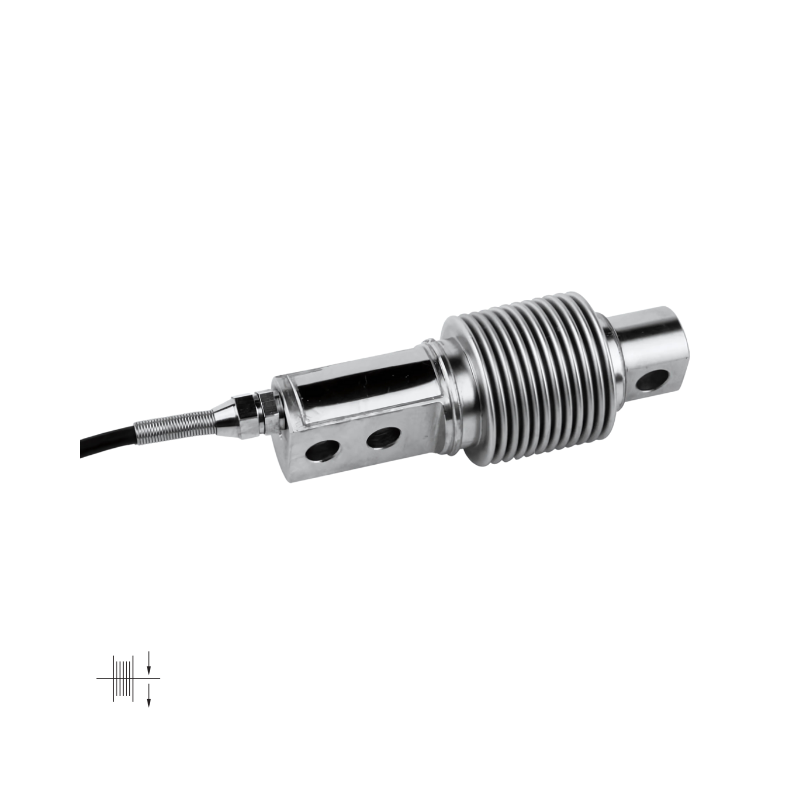

Capteur de force à jauge type poutre de flexion pour pesage jusqu'à 500 kg
Le modèle HSX est un produit en alliage d'acier très polyvalent idéal pour les mesures de force et le pesage dans les process industriels et autres applications de laboratoire ou machines spéciales. Il peut être fourni avec son module de montage qui l'intègre dans un ensemble mécanique idéalement conçu pour l'utiliser comme pied de pesage de silo, plateforme ou machine. Le modèle HSX offre une classe de précision OIML C3 (± 0,03 %) et un indice de protection IP68. Il est proposé en construction alliage d'acier ou acier inoxydable.
Description
Informations techniques
| Grandeur mesurée | Force |
|---|---|
| Technologie | Jauge de déformation |
| Etendue de mesure | 10 / 20 / 30 / 40 / 50 / 75 / 100 / 150 / 200 / 250 / 300 / 500 kg |
| Précision | ± 0,02%PE - OIML C3 (50 à 250 kg) |

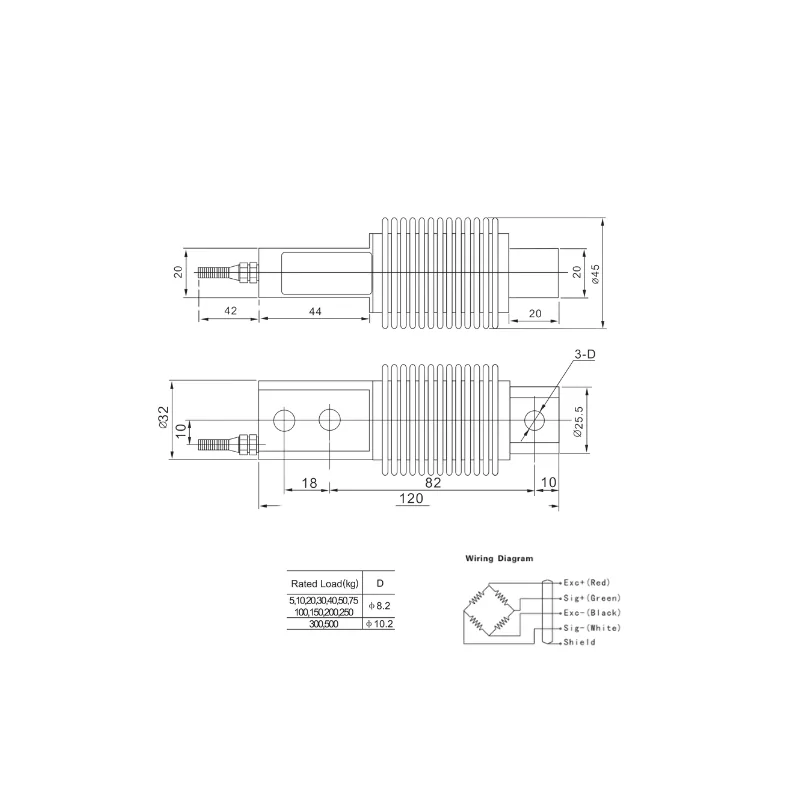

| Sortie | 4 fils nus (rouge alim+ ; noir alim- ; vert signal+ ; blanc signal-) câble longueur 3 m |
| Alimentation | 10 à 12 Vcc |
| Température de fonctionnement | -30° à +70°C |
| Sensibilité | 2.0 ± 0,002 mV/V |
| Impédance d'entrée / sortie | 400 ± 20 Ω / 352 ± 3 Ω |
| Matériau | alliage |
| Surcharge admissible / maximale | 150 %PE / 200 %PE |
| Protection | IP68 |

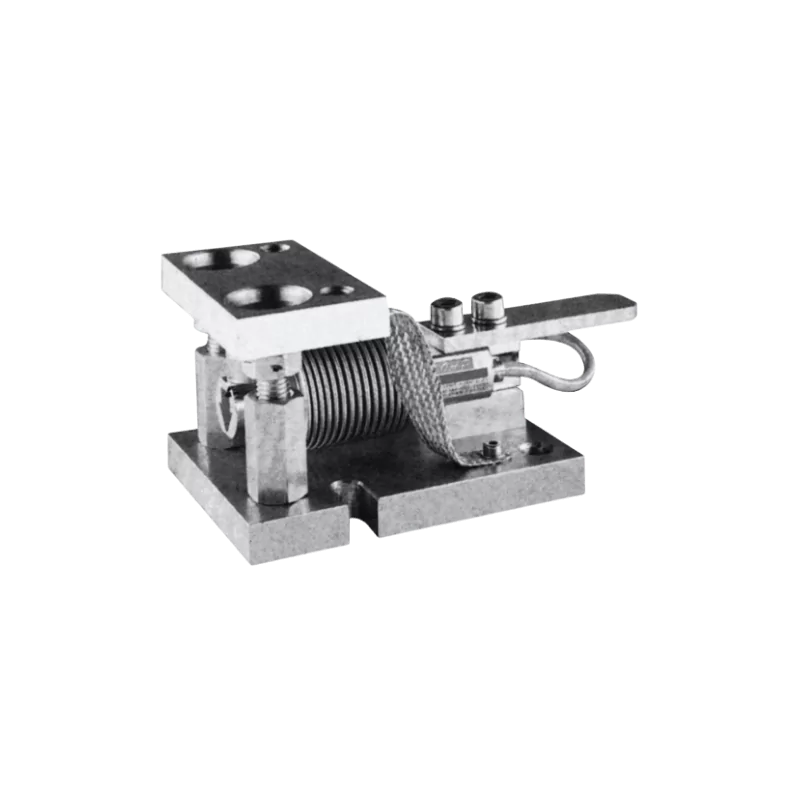

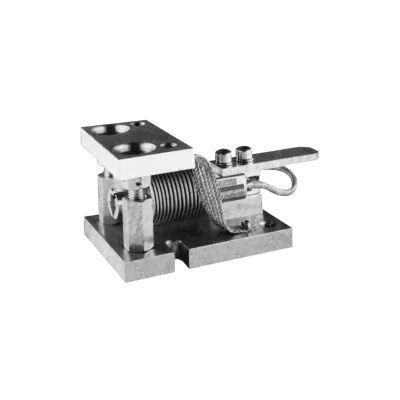

| Informations complémentaires | Module de montage disponible en option |
Caractéristiques
| Grandeur mesurée | Force |
|---|---|
| Technologie | Jauge de déformation |
| Etendue de mesure | 10 / 20 / 30 / 40 / 50 / 75 / 100 / 150 / 200 / 250 / 300 / 500 kg |
| Précision | ± 0,02%PE - OIML C3 (50 à 250 kg) |
| Sortie | 4 fils nus (rouge alim+ ; noir alim- ; vert signal+ ; blanc signal-) câble longueur 3 m |
| Alimentation | 10 à 12 Vcc |
| Température de fonctionnement | -30° à +70°C |
| Sensibilité | 2.0 ± 0,002 mV/V |
| Impédance d'entrée / sortie | 400 ± 20 Ω / 352 ± 3 Ω |
| Matériau | alliage |
| Surcharge admissible / maximale | 150 %PE / 200 %PE |
| Protection | IP68 |
| Informations complémentaires | Module de montage disponible en option |
