Sonde RTD PT1000

    Sonde RTD PT1000

    PT1000

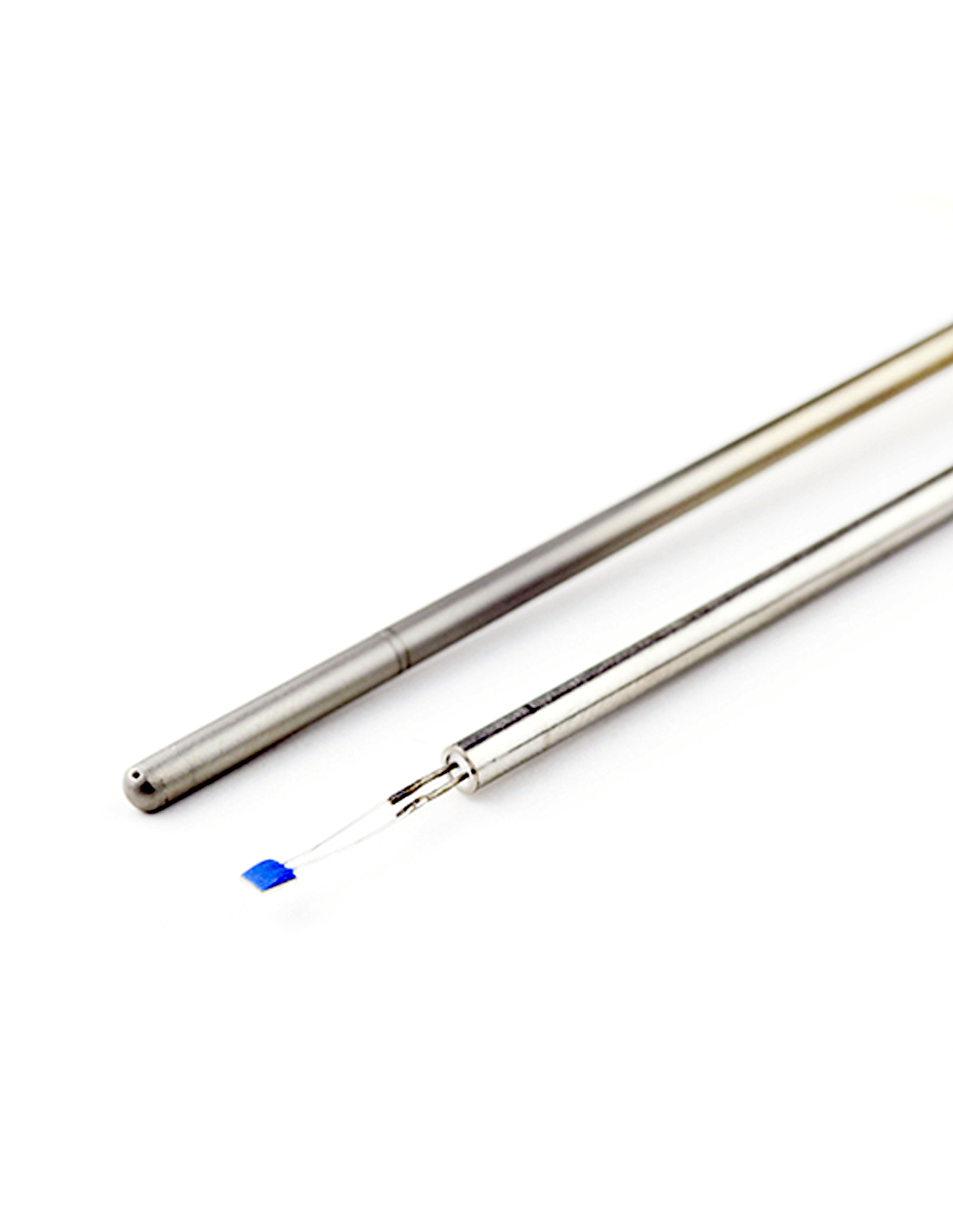

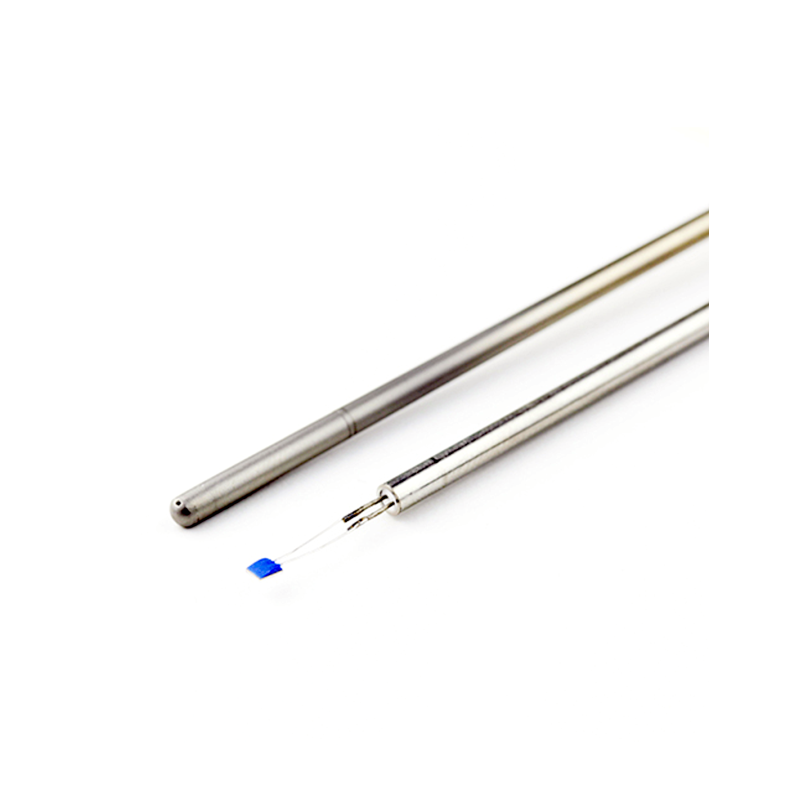

    La sonde Pt1000 est très proche de la Pt100 qui est le capteur de température résistif le plus répandu. Ce type de sonde (RTD) dont la résistance électrique varie en fonction de la température est précis dans une large gamme de températures.

    Comme pour la Pt100, le terme Pt désigne le platine dont est faite la résistance, et la valeur 1000 sa résistance de 1 kOhms à 0 °C. La sonde Pt1000 offre la même linéarité que la Pt100, mais son signal est 10 fois plus puissant.

    Elle est une alternative intéressante lorsque l'étendue de mesure d'une thermistance CTN est trop limitée. Les sondes Pt1000 conviennent pour les mesures de températures de -50 à +500 °C.

    Le diamètre minimal d'une Pt1000 est de 3 mm. Pour bénéficier d'un diamètre inférieur, nous recommandons un thermocouple ou une sonde Pt100.

    Informations & devis

    Sélection multiple avec ctrl + clic



    Ces sondes sont également disponibles en Pt1000 avec transmetteur intégré. Les signaux de sortie industriels communs 4-20 mA et 0-10 V, offrent une plus grande flexibilité d'utilisation et sont moins sujettes aux erreurs.

    Type TRMSTD

    Sonde Pt1000 à isolation minérale avec connecteur M12

    Etendue de mesure : -50 à 500°C
    Précision : Classe AA/A/B
    Connecteur : M12 - 2, 3 ou 4 fils

    Type TRECOSTP

    Sonde Pt1000 à isolation minérale avec raccord moulé

    Etendue de mesure : -50 à 500°C
    Précision : Classe AA/A/B
    Connecteur : 2, 3, ou 4 fils

    Type TRSV8

    Sonde Pt1000 à isolation minérale avec connecteur M8

    Etendue de mesure : -50 à 500°C
    Précision : Classe A/B
    Connecteur : 3 fils

    Type IKE2

    Sonde 2 fils étanche à câble thermoplastique double isolation ou inox

    Etendue de mesure : -40 à 105°C
    Précision : Classe A/B
    Connecteur : 2 fils

    Adapté aux conditions chimiquement agressives

    Comment choisir la bonne sonde de température Pt1000 ?

    En raison de la puissance du signal de la sonde Pt1000, il est possible de l'utiliser en configuration 2 fils jusqu'à une longueur de câble de 5 mètres. Pour une longueur supérieure, il est recommandé d'utiliser une Pt1000 en configuration 3 ou 4 fils afin d'éviter les erreurs de mesure.

    En cas d'exigences de précision très élevées, l'alimentation d'une Pt100 doit être inférieure à 0,1 mA pour minimiser l'auto-échauffement de l'élément sensible.

    De plus, la longueur d'immersion doit être au moins 5 fois supérieure au diamètre de la sonde afin d'éviter les erreurs de pont thermique.

    En ce qui concerne le temps de réponse d'une sonde, tenez compte de cette règle empirique : si vous doublez le diamètre, vous quadruplez le temps de réponse.

    Grandeur mesurée
    Température
    Type de produit
    Capteur
    Technologie
    RTD
    Etendue de mesure
    -50 à +500 °C
    Précision
    AA/A/B
