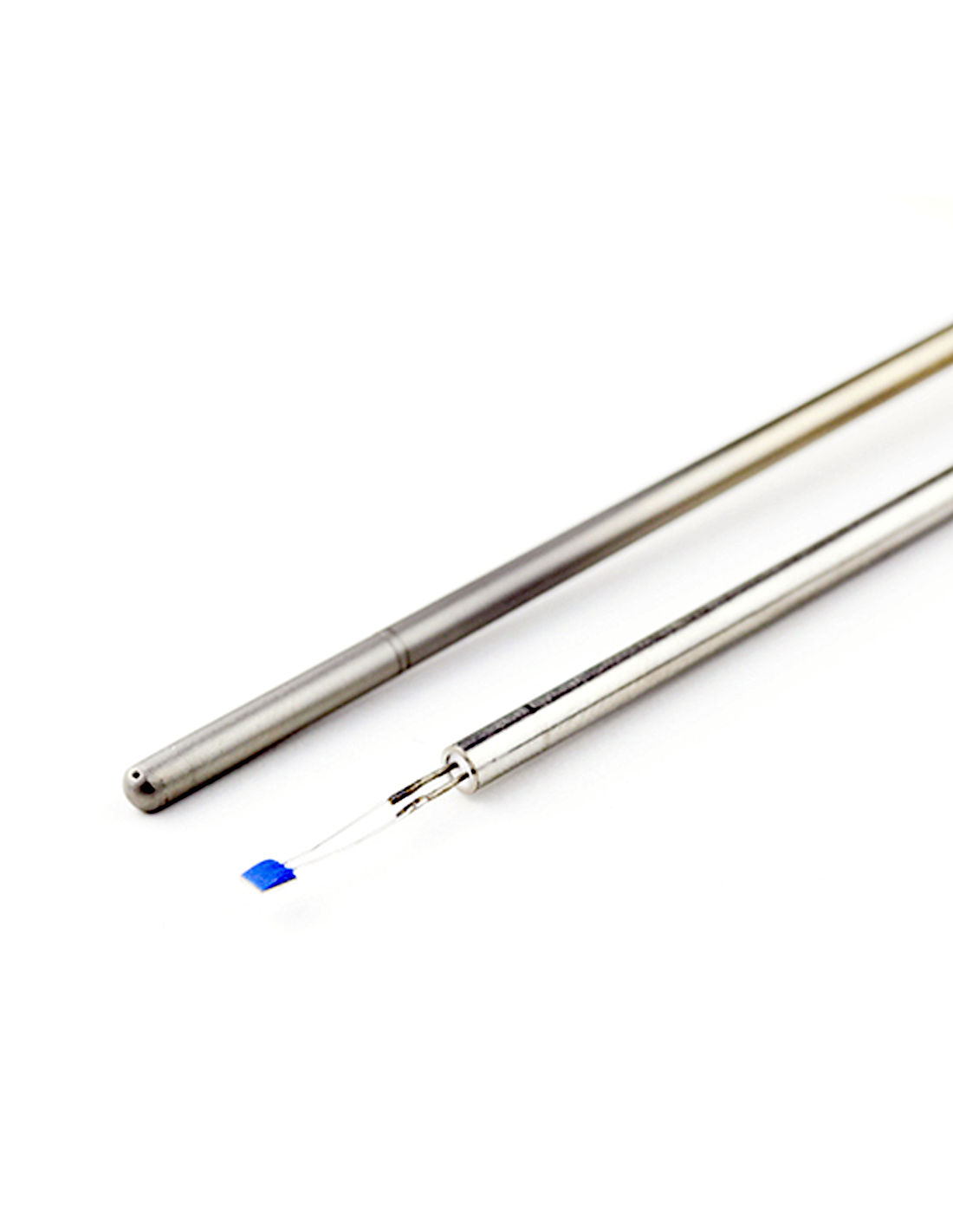

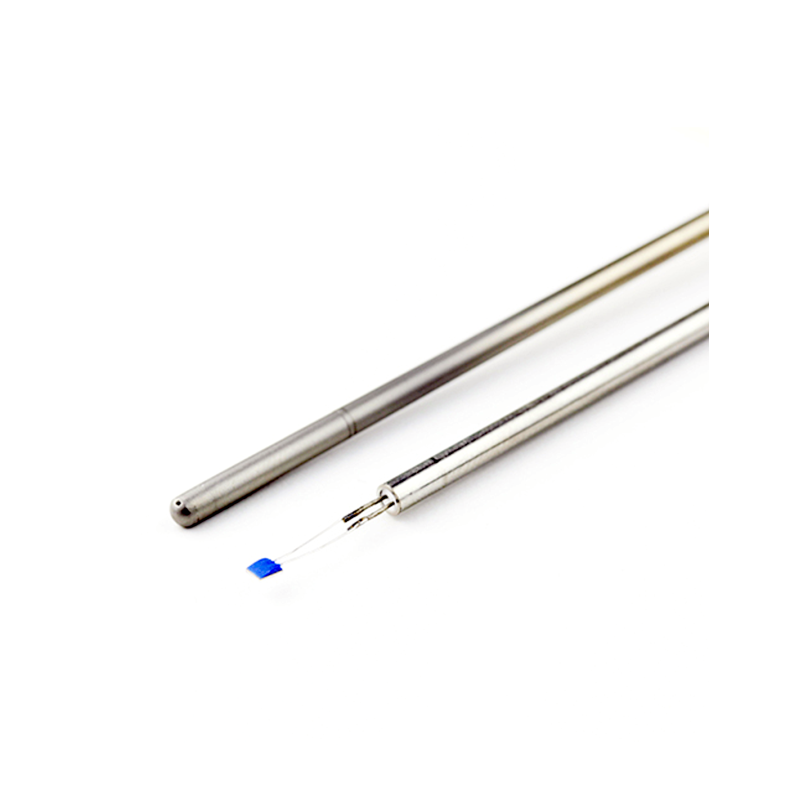

La sonde Pt100 est un élément sensible dont la résistance électrique varie en fonction de la température (RTD). Ce type de capteur est précis et très répandue. Le terme Pt désigne le platine dont est faite la résistance, et la valeur 100 correspond à sa résistance de 100 Ohms à 0 °C.
Les sondes Pt100 sont linéaires et précises dans une large gamme de températures (-50 à +500 °C). Leur diamètre optimal est de 3 mm mais il peut être réduit à 1,5 mm.
En dehors de cette plage et pour les diamètres inférieurs, nous recommandons l'utilisation d'un thermocouple.
| Grandeur mesurée | Température |
|---|---|
| Type de produit | Capteur / Transmetteur |
| Technologie | RTD |
| Etendue de mesure | -50 à +500 °C |
| Précision | AA/A/B |
| Produit vendu en ligne | Non |
| Type d'utilisation | Process et Intégration |
| Secteur | Industrie / Intégration |
Type TRMSTD
Sonde Pt100 à isolation minérale avec connecteur M12
Etendue de mesure : -50 à 500°C
Précision : Classe A/B
Connecteur : M12 - 4 pôles
Type TRC
Sonde Pt100 à isolation minérale avec filetage et connecteur M12
Etendue de mesure : -50 à 120°C
Précision : Classe A/B
Connecteur : M12 - 4 pôles
Raccord : GAZ / NPT
Temps de réponse rapide. Convient aux applications dans les liquides.
Type TRSV8
Sonde Pt100 à isolation minérale avec connecteur M8
Etendue de mesure : -50 à 500°C
Précision : Classe A/B
Connecteur : 3 fils
Ces sondes sont également disponibles en Pt100 avec transmetteur intégré.
Les signaux de sortie industriels communs 4-20 mA et 0-10 V, offrent une plus grande flexibilité d'utilisation et sont moins sujettes aux erreurs.
Comment choisir la bonne sonde de température Pt100 ?
Avec des longueurs de câble de plus d'un mètre, il est préférable d'utiliser une Pt100 en configuration à 3 ou 4 fils afin d'éviter toute erreur de mesure.En cas d'exigences de précision très élevées, l'alimentation d'une Pt100 doit être inférieure à 1 mA pour minimiser l'auto-échauffement de l'élément sensible.De plus, la longueur d'immersion doit être au moins 5 fois supérieure au diamètre de la sonde afin d'éviter les erreurs de pont thermique.En ce qui concerne le temps de réponse d'une sonde, tenez compte de cette règle empirique : si vous doublez le diamètre, vous quadruplez le temps de réponse.
Type TRECOSTP
Sonde Pt100 à isolation minérale avec raccord moulé
Etendue de mesure : -50 à 500°C
Précision : Classe AA/A/B
Connecteur : 2, 3, ou 4 fils
Type IKE4
Sonde 4 fils étanche à câble thermoplastique double isolation ou inox
Etendue de mesure : -50 à 105°C
Précision : Classe A/B
Connecteur : 4 fils
Adapté aux conditions chimiquement agressives
Type A076005A
Sonde plate à double RTD
Etendue de mesure : -10 à 150°C
Précision : Classe B
Connecteur : 3 fils ou 6 fils (2x Pt100)
Adapté aux mesure de bobinages moteurs
