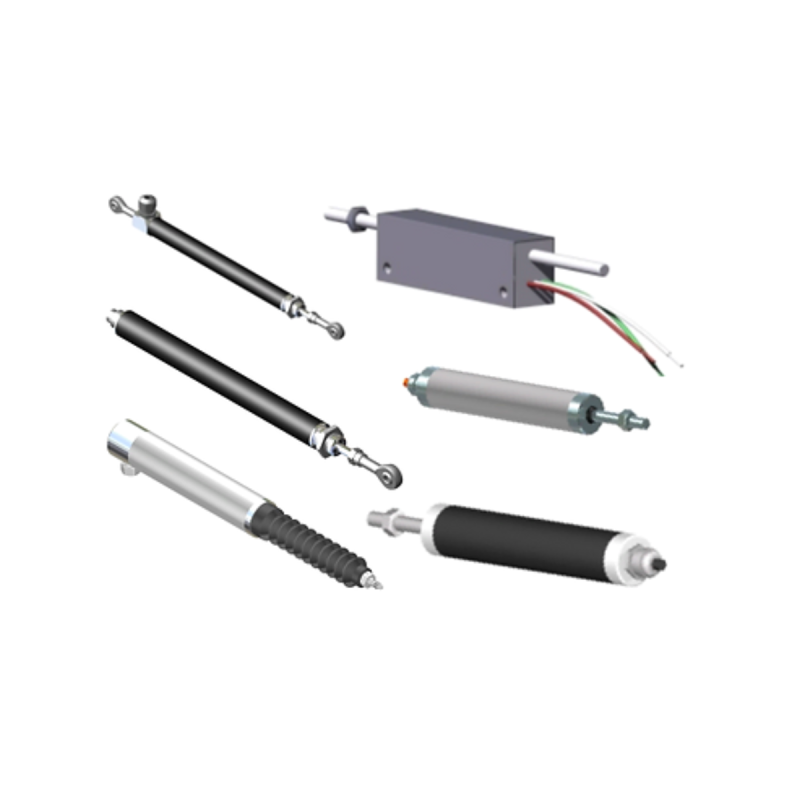

Série HP - Capteurs potentiométriques haute précision
Les capteurs de position de Genge & Thoma sont des potentiomètres linéaires de haute précision, à la fois robustes et très compacts. De fabrication suisse, ils offrent une qualité et une précision exceptionnelles et intègrent une technologie résistive à base de piste plastique conducteur ou à enroulement métallique.
Les modèles HP13, HP15, HP22 et HP28 sont extrêmement fiables et résistants même dans des conditions environnementales extrêmes. Ils peuvent être utilisés pour des mesures de distances directes et absolues dans les applications variées de contrôle commande automatique et de mesure.
Différentes options de course, impédance, connexions, ... sont proposées dans une gamme de modèles standard et des configurations personnalisées pour intégration OEM sont possibles.
HP13
Automatismes, machines-outils, machines pour textiles
Etendues de mesure : 12, 35, 50, 75, 100, 125,150, 200, 250, 300 mm
Sortie : 1, 2, 5, 10 kΩ (bobine métallique)
Résolution : 0,05 mm
Linéarité : ± 0,7 à 0,2%
Température : -25 à +80°C
Boitier Ø 13,0 mm
Sortie connecteur ou câble
Protection IP60
Durée de vie > 1 000 000 cycles
HP15 CP
Robotique de précision, équipements médicaux
Etendues de mesure : 25 mm
Sortie : 5 kΩ (piste plastique)
Résolution : 0,01 mm
Linéarité : ± 0,5%
Température : -25 à +80°C
Boitier 15,2 x 11,4 x 50,0 mm
Sortie fils toronnés
Protection IP40
Durée de vie > 1 000 000 cycles
HP16 CP
Robotique de précision, équipements médicaux
Etendues de mesure : 50, 100, 150 mm
Sortie : 5, 10 kΩ (piste plastique)
Résolution : 0,01 mm
Linéarité : ± 0,3%
Température : -25 à +80°C
Boitier 16 x 12 mm
Sortie fils toronnés ou câble
Protection IP40
Durée de vie > 1 000 000 cycles
Fiabilité et Qualité Suisse
Genge & Thoma AG produit une large gamme de potentiomètres de mesure proposant en standard différentes options de course pour les applications les plus diverses. Parmi les utilisations les plus courantes figurent la robotique, les automatismes, la détection et le contrôle mécaniques, les machines-outils et les machines spéciales de transformation, l'industrie papetière et alimentaire, l'industrie textile, la construction de véhicules spéciaux, l'environnement radiographique, la géotechnique et les technologies médicales. Construits pour durer, avec des matériaux de qualité supérieure et résistants pour des conditions difficiles, les transmetteurs potentiométriques de Genge & Thoma AG accomplissent un travail de haute précision et fiabilité.
HP22 CP
Machines spéciales, production d'énergie
Etendues de mesure : 25, 50, 100, 150 mm
Sortie : 1, 5 kΩ (piste plastique)
Résolution : 0,01 mm
Linéarité : ± 0,25%
Température : -25 à +80°C
Boitier Ø 22 mm
Sortie fils toronnés ou câble
Protection IP61
Durée de vie > 1 000 000 cycles
HP28 CP
Equipements de génie civil, géotechniques, véhicules spéciaux, industries mécanique, papetière et agro-alimentaire
Etendues de mesure : 25, 50, 100, 150 mm
Sortie : 1, 5 kΩ (piste plastique)
Résolution : 0,01 mm
Linéarité : ± 0,25%
Température : -25 à +80°C
Boitier Ø 28 mm
Sortie fils toronnés ou câble
Protection IP65
Durée de vie > 1 000 000 cycles
Caractéristiques
| Grandeur mesurée | Position linéaire / Déplacement |
|---|---|
| Type de produit | Capteur / Transmetteur |
| Technologie | Potentiométrique |
| Sortie données | 1 kΩ / 2 kΩ / 5 kΩ / 10 kΩ |
| Etendue de mesure | -50 à +150 °C |
| Précision | ± 0,5% |
| Température | Jusqu'à -20ºC et +105ºC |
| Avantage produit | Précision et fiabilité (jusqu'à plus de 5 000 000 de cycles) |
| Produit vendu en ligne | Non |
| Type d'utilisation | Process et Intégration |
| Secteur | Industrie / Intégration |
