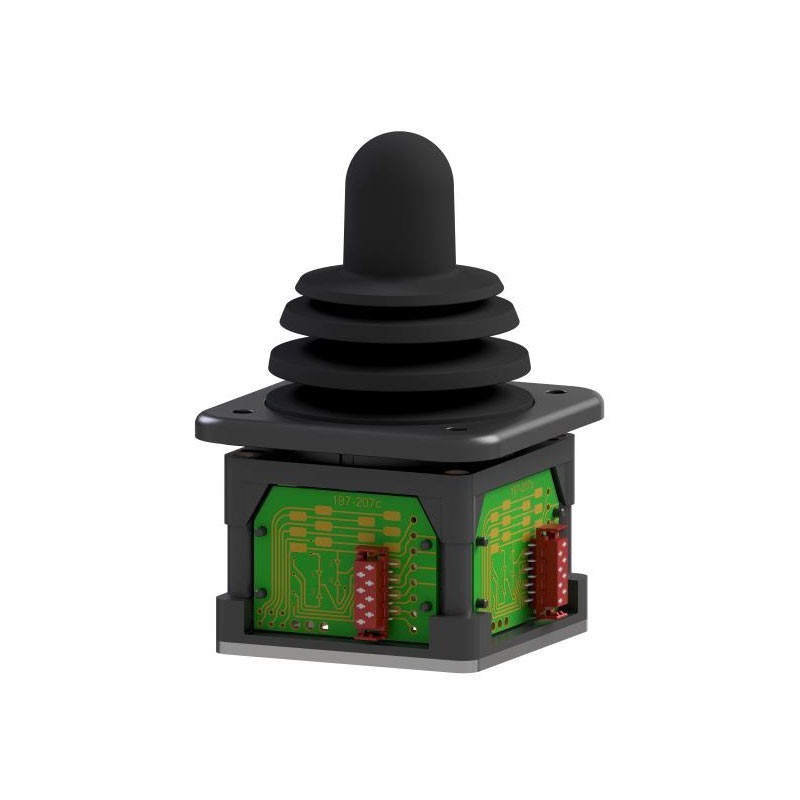

SK 197 - Série de joysticks modulaires à 1, 2 ou 3 axes
La famille de joysticks SK 197 est une série de produits modulaires atypiques qui offrent de nombreuses possibilités avec diverses options de fonctionnalités haptiques. Ils sont proposés dans de multiples variantes et peuvent être équipés de 1 à 3 axes de commande suivant le type de manche sélectionné.
Au cœur de ce manipulateur Genge & Thoma se trouve un potentiomètre largement éprouvé qui lui confère une fiabilité optimale. La solution de conception modulaire des modèles SK 197, permet d'envisager très simplement la transmission des signaux de communication et d'interfaçage les plus courants, comme le CANopen analogique ou J1939.
Le design multifonctions de la série SK 197 facilite sont intégration dans une large gamme d'applications, notamment dans les systèmes de commande à distance.

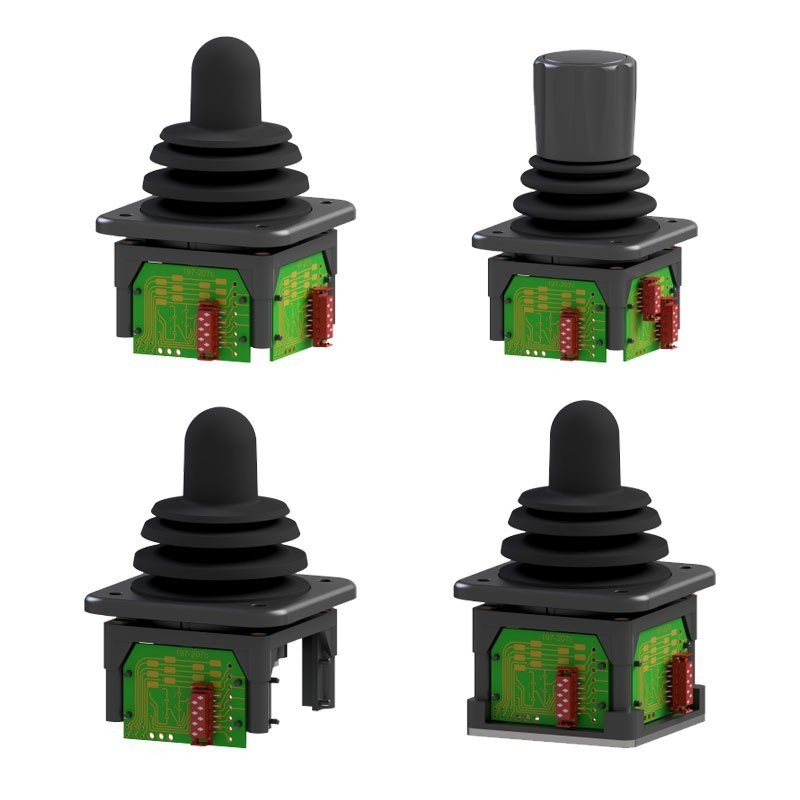

Exemples de configurations
modèle 197-0120
1 axe, potentiométrique, guidage léger en croix, Micro-MaTch
modèle 197-0121
2 axes, potentiométrique, guidage léger en croix, Micro-MaTch
modèle 197-0122
3 axes, potentiométrique, guidage léger en croix, Micro-MaTch
modèle 197-0123
2 axes, potentiométrique, 3 crans, guidage léger, Micro-MaTch
modèle 197-0126
2 axes, potentiométrique, 5 crans, bouton poussoir, guidage léger, Micro-MaTch
Besoin d'une information technique, d'un devis ?
Nos ingénieurs commerciaux vous conseillent.
Caractéristiques
| Technologie | Potentiométrique |
|---|---|
| Nombre d'axes | 1 2 3 |
| Angle | ± 26° |
| Alimentation | 30 Vcc |
| Sortie | Analogique |
| Température | -30° à +80°C |
| Protection | IP54 |
| Longévité | 3M cycles |
| Connexion | MicroMatch |

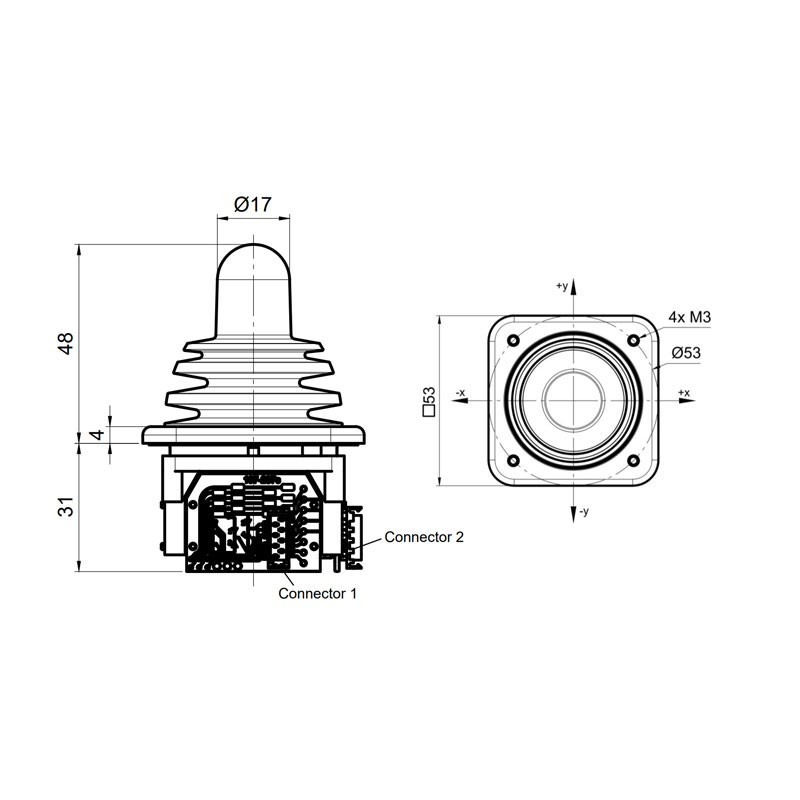

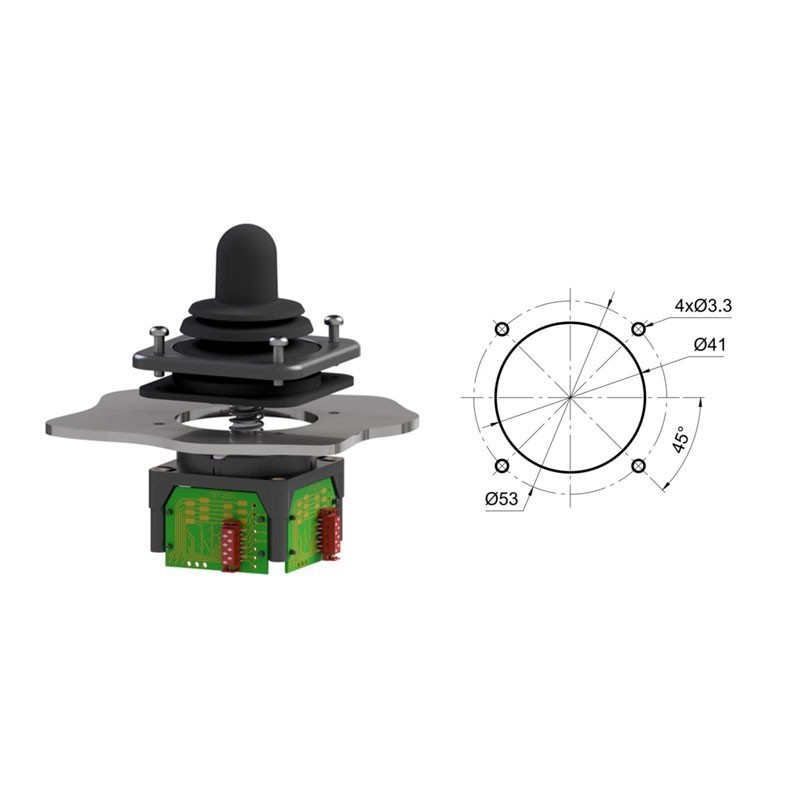

| Montage | 4 x M3 sur Ø53 mm - Découpe Ø43 ou Ø49 mm |
| Options | bouton, manches, crantage, guidages (sans, résistant, en croix, ...) |
| Produit vendu en ligne | Non |
| Applications | Spécialement conçu pour les télécommandes, véhicules, machines spéciales, équipements mobiles, off-shore |
