Séries DP et WP - Potentiomètres rotatifs haute précision

Référence DP40 / DP70 / DP120 CP/ WP45 CP Délai : Expédition sous 5 à 10 jours ouvrés

Séries DP et WP - Potentiomètres rotatifs haute précision

Référence DP40 / DP70 / DP120 CP/ WP45 CP Délai : Expédition sous 5 à 10 jours ouvrés

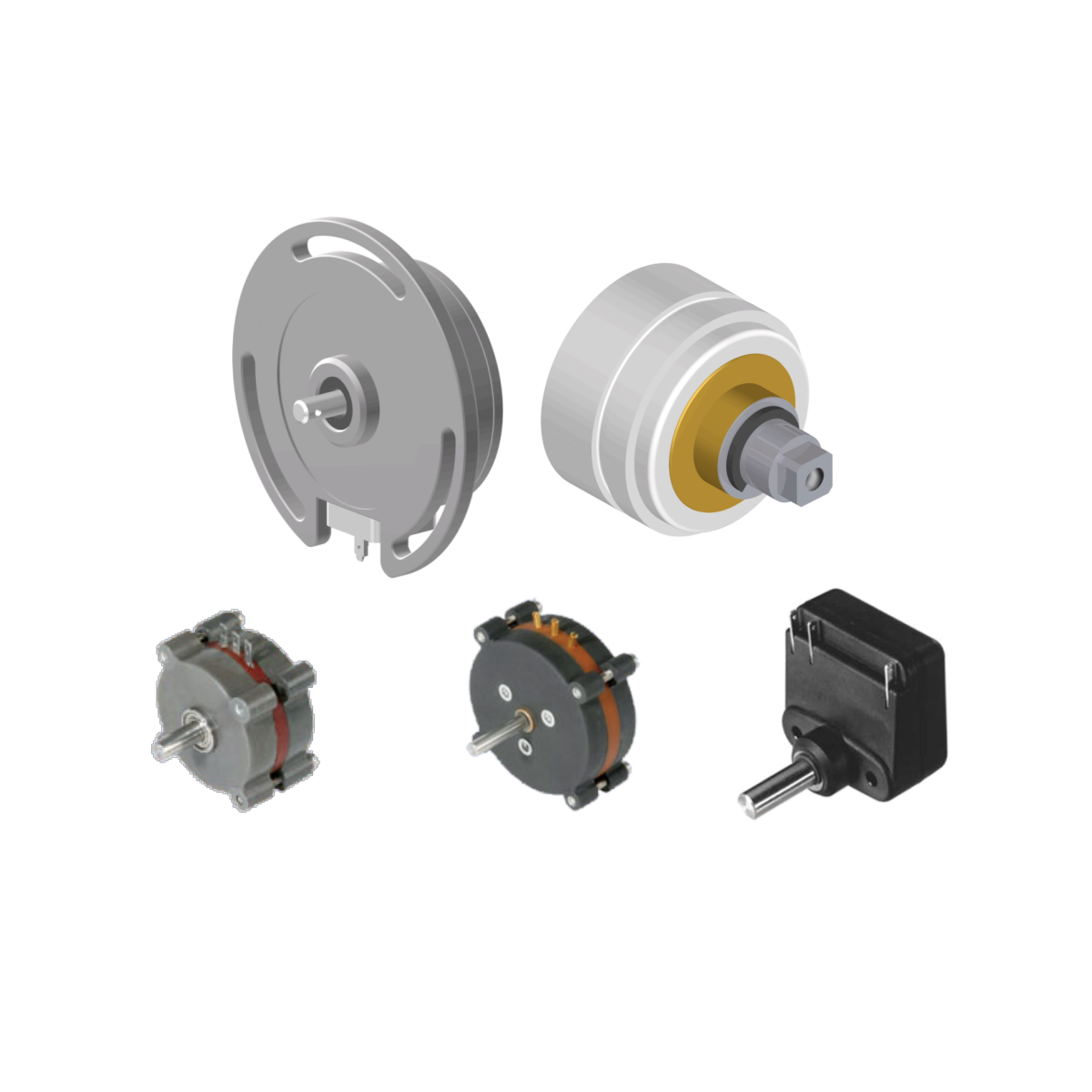

Les capteurs de position angulaire de Genge & Thoma sont des potentiomètres rotatifs de haute précision de fabrication suisse. Ils offrent une qualité et une précision exceptionnelles idéales pour les intégrations en robotique de précision et intègrent une technologie résistive à piste conductrice en plastique ou à enroulement métallique.

Les modèles DP40, DP70, DP120 CP, WP45 CP sont extrêmement fiables et résistants. Ils permettent des mesures angulaires absolues dans des applications de contrôle et mesure très variées : équipements médicaux, mobilité électrique, robotique, ...

Différentes options d'étendue de mesure, nombre de pistes, impédance de sortie, ... sont proposées dans une gamme de modèles standard et des configurations personnalisées pour intégration OEM sont possibles.

Grandeur mesuréePosition angulaire / Rotation
Type de produitCapteur / Transmetteur
TechnologiePotentiométrique
Sortie données5 k
Etendue de mesure355°
Précision± 5%
TempératureJusqu'à -20ºC et +105ºC
Avantage produitPrécision et fiabilité (jusqu'à plus de 5 000 000 de cycles)
Produit vendu en ligneNon
Type d'utilisationProcess et Intégration
SecteurIndustrie

J'ai lu et j'accepte les conditions générales d'utilisation du site et sa politique de confidentialité

DP40

Automatismes, servomoteurs, asservissements

Etendues de mesure : 345°
Sortie : 100, 200, 500, 1k, 2k, 5k, 10k, 20k, 25 kΩ (bobine métallique)
Nombre de pistes
: 1, 2, 3, 4, 5, 6
Température : -20 à +70°C
Boitier 40 x 40 x 25 mm / Ø 6 mm
Protection IP40

DP70

Automatismes, servomoteurs, tensionneurs

Etendues de mesure : 320°
Sortie : 100, 200, 500, 1k, 2k, 5k, 10k, 20k, 50 kΩ (bobine métallique)
Nombre de pistes
: 1, 2, 3, 4, 5, 6
Température : -20 à +70°C
Boitier 70 x 70 x 30 mm / Ø 6 mm
Protection IP40

DP120 CP

véhicules spéciaux

Etendues de mesure : 355°
Sortie : 5 kΩ (piste plastique)
Nombre de pistes
: 1
Température : -30 à +80°C
Boitier Ø 120 x 30 mm / Ø 8 mm
Protection IP65

WP45 CP

Véhicules électriques, pupitres IHM

Etendues de mesure : 20°
Sortie : 5 kΩ (piste plastique)
Nombre de pistes
: 1
Température : -25 à +75°C
Boitier 45 x 45 mm
Protection IP60

Fiabilité et Qualité Suisse

Genge & Thoma AG produit une large gamme de potentiomètres de mesure proposant en standard différentes options de course pour les applications les plus diverses. Parmi les utilisations les plus courantes figurent la robotique, les automatismes, la détection et le contrôle mécaniques, les machines-outils et les machines spéciales de transformation, l'industrie papetière et alimentaire, l'industrie textile, la construction de véhicules spéciaux, l'environnement radiographique, la géotechnique et les technologies médicales. Construits pour durer, avec des matériaux de qualité supérieure et résistants pour des conditions difficiles, les transmetteurs potentiométriques de Genge & Thoma AG accomplissent un travail de haute précision et fiabilité.
